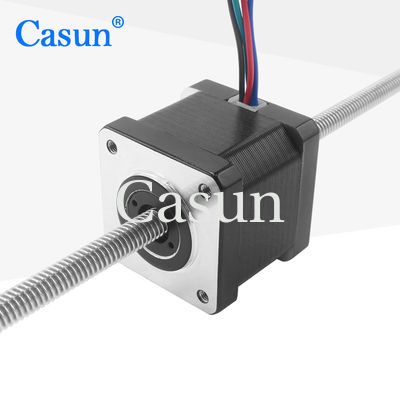

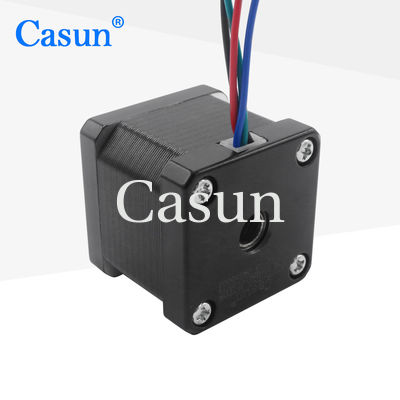

Motor de etapa linear deslizante não prisioneiro do motor 34mm Tr6.35 35mm de parafuso movimentador do Nema 14
  • Motor de etapa linear deslizante não prisioneiro do motor 34mm Tr6.35 35mm de parafuso movimentador do Nema 14
  • Motor de etapa linear deslizante não prisioneiro do motor 34mm Tr6.35 35mm de parafuso movimentador do Nema 14
  • Motor de etapa linear deslizante não prisioneiro do motor 34mm Tr6.35 35mm de parafuso movimentador do Nema 14
  • Motor de etapa linear deslizante não prisioneiro do motor 34mm Tr6.35 35mm de parafuso movimentador do Nema 14
  • Motor de etapa linear deslizante não prisioneiro do motor 34mm Tr6.35 35mm de parafuso movimentador do Nema 14
  • Motor de etapa linear deslizante não prisioneiro do motor 34mm Tr6.35 35mm de parafuso movimentador do Nema 14

Motor de etapa linear deslizante não prisioneiro do motor 34mm Tr6.35 35mm de parafuso movimentador do Nema 14

Lugar de origem CHINA
Marca Casun
Certificação CE,ROHS,ISO
Número do modelo P35SHD4150-257T4
Detalhes do produto
Realçar:

Motor deslizante não prisioneiro de parafuso movimentador

,

Parafuso movimentador não prisioneiro do Nema 14

,

Motor deslizante 34mm de parafuso movimentador

Termos do pagamento & do transporte
Quantidade de ordem mínima
1pc
Preço
$9.68-$16
Detalhes da embalagem
Caixa: 38x29xc14m
Tempo de entrega
7-15 DIAS
Termos de pagamento
D/A, T/T, L/C, D/P
Habilidade da fonte
40000+PCS+Month
Descrição do produto

Em uma escala dos tamanhos, a série 35mm híbrida do motor deslizante fornece o torque guardando forte.

Para diminuir a vibração e produzir uma definição maior da etapa, uso com um motorista microstepping.

Selecione uma versão padrão ou peça-a uma versão especialmente configurada.



Características:

  • Versões bipolares ou unipolares disponíveis

  • Especialista profissional da solução do drivetrain

  • Disponível em versões simples ou duplos do eixo

  • Serviços feitos sob encomenda da oferta

  • Fabricação profissional da investigação e desenvolvimento

Dimensões



Motor de etapa linear deslizante não prisioneiro do motor 34mm Tr6.35 35mm de parafuso movimentador do Nema 14 0







Especificações do motor



Anjo da etapa



° 1,8

Tamanho de Fram



35 milímetros

Número de fase



2 - fase

Corrente avaliado



1.0A

Guardando o torque



190 mN.m

Resistência



hm 3,5

Indutância



3,6 mH

Inércia do rotor



² 20 g-cm

Peso do motor



0,18 quilogramas

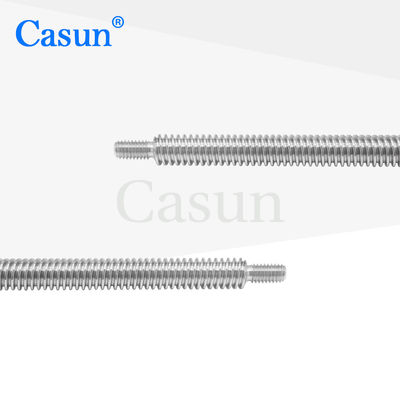

Parafuso movimentador



Tr6.35X2.4384

Conexão



Bipolar



Especificações de funcionamento





Ângulo da etapa: 1.8°

Temperatura máxima: máximo 80°C

Temperatura ambiental: -20 °C a 50°C

Temperatura de armazenamento -20: °C a 100°C

Escala de umidade (%): 85% ou menos, não-condensando-se

Isolação do fio do ímã: Classe B 130 DEG C

Resistência de isolação: 100M Ohm em 500 VDC

Força dielétrica: 500 VDC para 1 minuto

Jogo radial do eixo: 0.02Max. (450g-load)

Jogo axial do eixo: 0.08Max. (450g-load)

Força radial máxima: 28N (20mm da flange)

Força axial máxima): 10N







Curvas do torque







Submodels

Modelo Guardando o torque Ângulo da etapa Comprimento Tipo de eixo Corrente avaliado
35SHD0307-20 80mN.m 1.8° 20mm Eixo redondo
20mm
0.4A
35SHD0001-20 100mN.m 1.8° 26mm Eixo redondo
20mm
0.4A
35SHD0102-20B 150mN.m 1.8° 34mm D Shaft-20mm 0.75A
35SHD0801-20B 280mN.m 1.8° 40mm D Shaft-20mm 0.5A



Comprimento de corpo Diâmetro do parafuso Passo Comprimento do parafuso
20 milímetros

26 milímetros

34 milímetros

40 milímetros

50 milímetros

5 2 20-1000 milímetros
4
5,56 9,7536
6,35 6,35
6,5 3
8 2
M5 1,6


Transferência







Se nosso motor padrão não pode encontrar suas necessidades,

nós podemos personalizar o motor de acordo com suas necessidades


O índice personalizado inclui mas não é limitado aos eixos especiais, parâmetros de enrolamento, dimensões da instalação, conduz fios com exigências especiais, conectores, etc.

Opções:
Codificador          |               Freio           |              Caixa de engrenagens            |           Eixo

Motor de etapa linear deslizante não prisioneiro do motor 34mm Tr6.35 35mm de parafuso movimentador do Nema 14 1 Motor de etapa linear deslizante não prisioneiro do motor 34mm Tr6.35 35mm de parafuso movimentador do Nema 14 2 Motor de etapa linear deslizante não prisioneiro do motor 34mm Tr6.35 35mm de parafuso movimentador do Nema 14 3 Motor de etapa linear deslizante não prisioneiro do motor 34mm Tr6.35 35mm de parafuso movimentador do Nema 14 4
