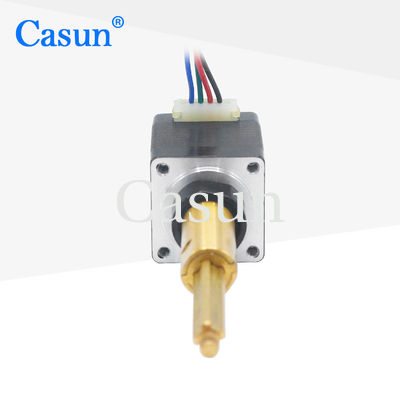

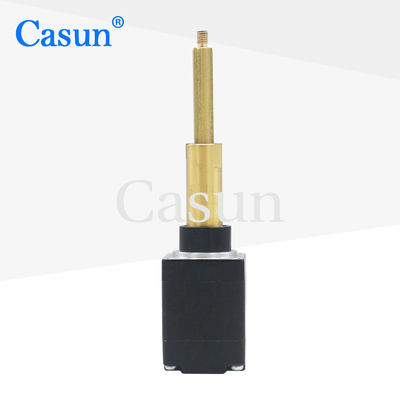

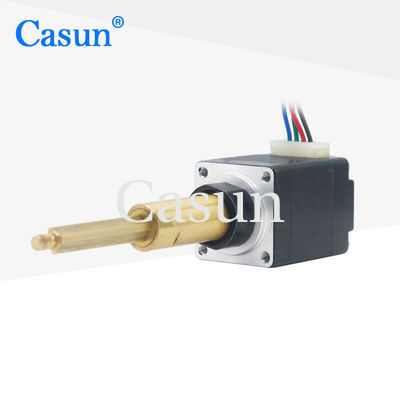

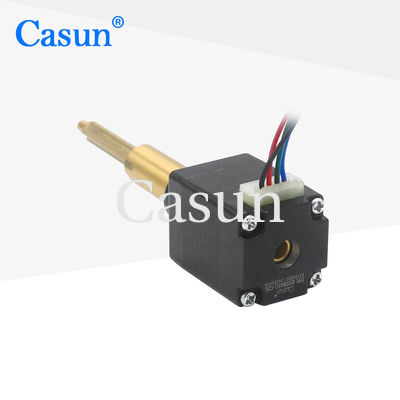

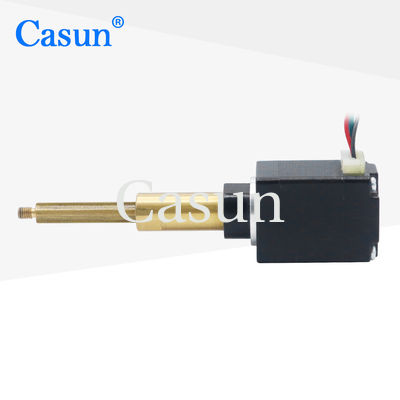

Atuador linear externo do NEMA 8 do motor deslizante de Casun micro 21000 prisioneiros

Nome da marca:	Casun
Número do modelo:	B20SHD4353-C38L
moq:	1pc
Preço:	$26-$31
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Caixa: 38x29xc14m

Destacar:

Atuador 21000 linear externo do NEMA 8

Micro NEMA 8 21000

Motor deslizante prisioneiro de Casun

Descrição do produto

A série 20mm híbrida do motor deslizante oferece o torque guardando poderoso em uma variedade de tamanhos.

Use com um motorista microstepping para reduzir a vibração e conseguir uma definição mais alta da etapa.

Escolha uma versão da linha de base ou peça sua própria configuração personalizada.

Características:

Versões bipolares ou unipolares disponíveis
Construção deslizante híbrida
Disponível em versões simples ou duplos do eixo
O CE e RoHS aprovaram
Personalizações a pedido

Dimensões

Especificações do motor

Anjo da etapa	° 1,8
Tamanho de Fram	20 milímetros
Número de fase	2 - fase
Corrente avaliado	0,24 A
Mini Thrust	0.5kg
Resistência	22 OM
Indutância	6,0 mH
Inércia do rotor	² 2 g-cm
Peso do motor	0,1 quilogramas
Parafuso movimentador	Tr3.5X4
Conexão	Bipolar

Especificações de funcionamento

Ângulo da etapa: 1.8°

Temperatura máxima: máximo 80°C

Temperatura ambiental: -20 °C a 50°C

Temperatura de armazenamento -20: °C a 100°C

Escala de umidade (%): 85% ou menos, não-condensando-se

Isolação do fio do ímã: Classe B 130 DEG C

Resistência de isolação: 100M Ohm em 500 VDC

Força dielétrica: 500 VDC para 1 minuto

Jogo radial do eixo: 0.02Max. (450g-load)

Jogo axial do eixo: 0.08Max. (450g-load)

Força radial máxima: 28N (20mm da flange)

Força axial máxima): 10N

Curvas do torque

Atuador linear externo do NEMA 8 do motor deslizante de Casun micro 21000 prisioneiros 1

Submodels

Modelo	Guardando o torque	Ângulo da etapa	Comprimento	Tipo de eixo	Corrente avaliado
35SHD0307-20	80mN.m	1.8°	20mm	Eixo redondo 20mm	0.4A
35SHD0001-20	100mN.m	1.8°	26mm	Eixo redondo 20mm	0.4A
35SHD0102-20B	150mN.m	1.8°	34mm	D Shaft-20mm	0.75A
35SHD0801-20B	280mN.m	1.8°	40mm	D Shaft-20mm	0.5A

Comprimento do motor	Avivar	Dimensão	Dimensão

27,5 milímetros	25,4 milímetros	27,5 milímetros	17,2 milímetros máximo

	31,8 milímetros	33,9 milímetros	22 milímetros máximo

	38,1 milímetros	40,2 milímetros	28 milímetros máximo

Transferência

Se nosso motor padrão não pode encontrar suas necessidades,

nós podemos personalizar o motor de acordo com suas necessidades

O índice personalizado inclui mas não é limitado aos eixos especiais, aos parâmetros de enrolamento, às dimensões da instalação, ao curso do curso, do Liear pela etapa, etc.

Clique por favor “conseguem o botão de umas citações” abaixo dizer-nos suas exigências.
