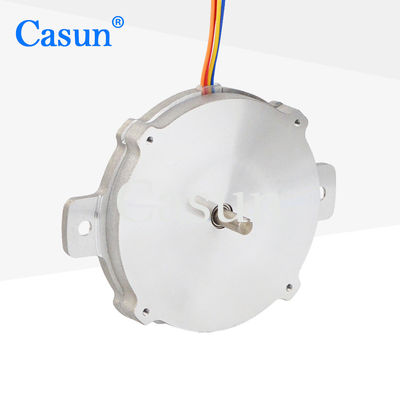

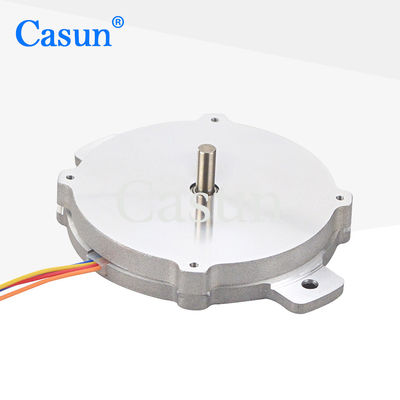

Panqueca 57x57x13mm Motor de passo plano Nema57 2,88 Vcc versão bipolar

Nome da marca:	Casun
Número do modelo:	57SHY4301-6
moq:	1 unidade
Preço:	$12.3-$13.84
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

prouct:

nema57

Torque de retenção:

135mN.m

Corrente nominal:

1.2A

Tensão:

C.C. 2.88V

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

Motor de passo plano de panqueca

nema57 Motor de passo plano

Descrição do produto

Motor passo-a-passo de panqueca Casun 57x57x13mm motor passo-a-passo plano com motor passo-a-passo alto

NEMA23 Motor passo plano 57mmx57mmx13mm motor passo panqueca para equipamentos médicos de beleza robótica

O Hybrid Stepper Motor Series oferece um potente binário de retenção em uma variedade de tamanhos.

Utilização com um controlador de micro-passo para reduzir a vibração e obter uma resolução de passo mais elevada.

Escolha uma versão de base ou solicite a sua própria configuração personalizada.

Características:

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Personalizações a pedido

Dimensões

Panqueca 57x57x13mm Motor de passo plano Nema57 2,88 Vcc versão bipolar 1

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	1.2A
Torque de retenção	135 mN.m
Resistência	3.5 om
Indutividade	10,8 mH
Inercia do rotor	15 g-cm2
Peso do motor	75 g
Número de leads	4
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Curvas de binário

Submodelos

Modelo	Comprimento do motor	Corrente	Torque de retenção

P28SHD4611	9.5 mm	0.5A	16mN.m

P28SHD4701	10.6 mm	0.5A	20 mN.m

P28SHD4750	13-15 mm	0.5A	25mN.m

P28SHD4950	17.9mm	0.5A	35 mN.m

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

Panqueca 57x57x13mm Motor de passo plano Nema57 2,88 Vcc versão bipolar 2

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
