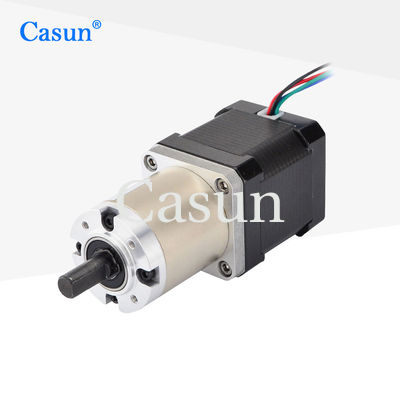

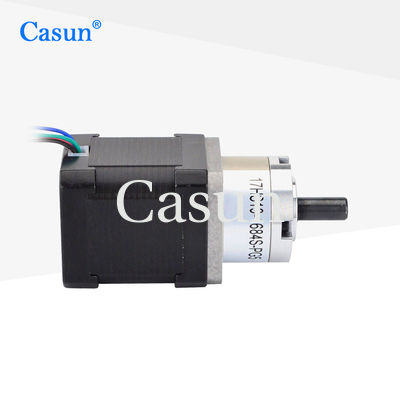

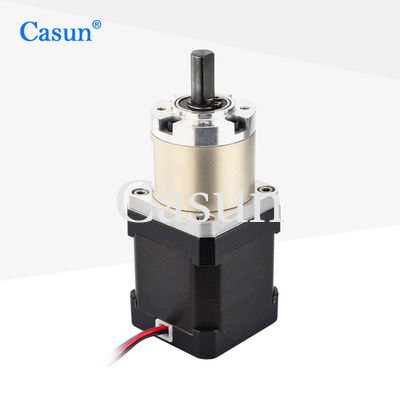

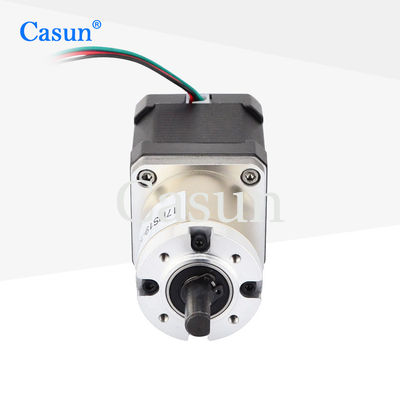

Nema 17 Motor de passo redutor de engrenagem, 42x42x48mm 1,8 graus 2 fases, 440 mN.m Torque de retenção

Nema 17 Motor de passo redutor de engrenagem, 42x42x48mm 1,8 graus 2 fases, 440 mN.m Torque de retenção

Nome da marca:	Casun
Número do modelo:	42SHD4419-51G
moq:	1pc
Preço:	$16.49-$24.14
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Place of Origin:

CHINA

Certificação:

CE,ROHS,ISO

Guardando o torque:

440mN.m

Fio de ligação:

Comprimento:

48mm

Corrente avaliado:

1.68A

Tensão avaliado:

12V

Relação de redução da engrenagem:

50.9:1

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Caixa: 36x29x14cm

Destacar:

1.8Deg o NEMA 17 alinhou o motor deslizante

Motor deslizante alinhado bifásico

NEMA 17 de 42x42x48mm alinhado

Descrição do produto

O motor de passo de desaceleração de 42 mm combina as características de motores de passo e redutores, permitindo um controle de posicionamento preciso e é adequado para aplicações que requerem posicionamento de alta precisão.

O controle de malha aberta elimina a necessidade de feedback de posição, reduzindo assim o consumo de energia.

Características:

Versões bipolares ou unipolares disponíveis
Oferecemos serviços personalizados e aceitamos fabricação por contrato.Revendedores procurados!!
Disponível em versões de eixo simples ou duplo
Especialista em soluções de transmissão profissional
Customizações a pedido

Dimensões

Especificações do motor

Passo Anjo	1,8°
Tamanho do quadro	42mm
Número de Fase	2 Fase
Corrente Nominal	1,68 A
Torque de Retenção	440 mN.m
Resistência	1,65 hm
Indutância	2,8mH
Inércia do Rotor	38 g-cm²
Peso do motor	0,56 kg
Taxa de Redução de Engrenagens	50,9:1
Conexão	Bipolar

Especificações operacionais

Motor

Ângulo do passo: 1,8°

Temperatura máxima: 80°C máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenamento -20: °C a 100 °C

Faixa de umidade (%): 85% ou menos, sem condensação

Isolamento do fio magnético: Classe B 130 graus C

Resistência de isolamento: 100M Ohm a 500 VDC

Resistência dielétrica: 500 VDC por 1 min

Caixa de velocidade

Material do Invólucro: Metal
Rolamento na Saída: Rolamentos de Esferas
Carga radial máx.(12mm do flange):≤80N
Carga axial máx. do eixo:≤30N
Folga radial do eixo (próximo ao flange):≤0,06 mm
Jogo Axial do Eixo:≤0,3mm
Folga sem carga: 1,5°

Curvas de Torque

Submodelos

Comprimento do motor	Comprimento da caixa de engrenagens	raio	Eficiência
34mm 40 mm 48 mm 60mm	27,2 mm	3.71	90%
		5.18
	35mm	13.76	80%
		19.2
		26,8
	42,7 mm	51	70%
		71
		99,5
		139

Download

Se nosso motor padrão não atender às suas necessidades,

podemos personalizar o motor de acordo com suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios condutores com requisitos especiais, conectores, etc.

Opções:
Codificador |Freio |Caixa de engrenagens |Haste

Nema 17 Motor de passo redutor de engrenagem, 42x42x48mm 1,8 graus 2 fases, 440 mN.m Torque de retenção 1

Por favor, clique no botão "Obter uma cotação"botão abaixo para nos dizer suas necessidades.
