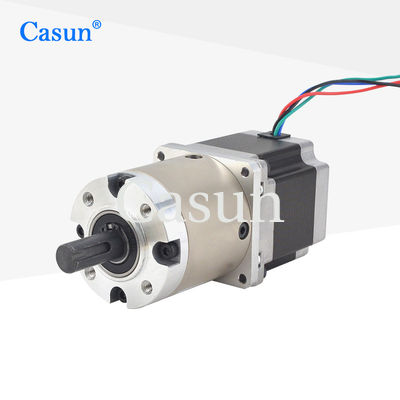

Motor deslizante 23HS22-280 da caixa de engrenagens planetária do NEMA 23 do 1:64 da relação de redução da engrenagem para o braço robótico do dispositivo médico do CNC

Motor deslizante 23HS22-280 da caixa de engrenagens planetária do NEMA 23 do 1:64 da relação de redução da engrenagem para o braço robótico do dispositivo médico do CNC

Nome da marca:	Casun
Número do modelo:	57SHD4425-46G
moq:	1 unidade
Preço:	$22.49-$27
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Carton: 38x29x18cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

Motor deslizante de Casun para o braço robótico

O NEMA 23 de Casun alinhou o motor deslizante

Motor deslizante da caixa de engrenagens para o braço robótico

Descrição do produto

NEMA 23 Motor passo-a-passo da caixa de engrenagens planetária

Relação de redução de engrenagem 1:64 NEMA 23 Motor passo-a-passo da caixa de engrenagens planetária 23HS22-280 para braço robótico de aparelhos médicos CNC

Visão geral do produto

O motor de redução NEMA 23 reduz a velocidade e aumenta o binário através de um mecanismo de redução planetário, fornecendo maior binário a baixas velocidades para aplicações que exigem alta potência de binário.Ideal para máquinas-ferramenta, linhas de produção automatizadas, impressoras 3D e sistemas de automação industrial.

Características fundamentais

Disponível em configurações unipolares ou bipolares
Multiplas certificações internacionais para dispositivos elétricos e de alta tecnologia
Disponível em versões de eixo único ou duplo
Fabricação por contrato e serviços especializados
Personalizações disponíveis mediante pedido

Dimensões

Especificações do motor

Ângulo de passo	10,8°
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	2.8 A
Torque de retenção	1250 mN.m
Resistência	0.9 Ω
Indutividade	2.5 mH
Inercia do rotor	260 g-cm2
Peso do motor	1.1 kg
Relatório de redução de engrenagem	46.66:1
Conexão	Bipolar

Especificações de funcionamento

Motor

Ângulo de passo	10,8°
Temperatura máxima	80°C no máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de armazenamento	-20°C a 100°C
Intervalo de umidade	De teor, em peso, de aço inoxidável
Isolamento por fios magnéticos	Classe B 130°C
Resistência ao isolamento	100 M Ohm a 500 VDC
Força dielétrica	500 VDC durante 1 minuto

Caixa de engrenagens

Material de habitação	Metal
Rolamento na saída	Rolamentos de esferas
Max. Carga radial (12 mm a partir da flange)	≤ 250 N
Carga axial do eixo	≤ 100N
Desvio radial do eixo (perto da flange)	≤ 0,08 mm
Desempenho axial do eixo	≤ 0,4 mm
Reacção negativa em zero carga	≤ 2,5°

Modelos disponíveis

Comprimento do motor	Comprimento da caixa de engrenagens	Relação	Eficiência
41 mm	48 mm	3.6	90%
54 mm		4.25	90%
76 mm		12.96	80%
83 mm		15.3	80%
100 mm		18.1	80%
De comprimento variado	60 mm	46.66	70%
De comprimento variado	72 mm	55.08 - 76.77	70%

Opções de personalização

Se o nosso motor padrão não pode atender às suas necessidades, podemos personalizar o motor de acordo com as suas necessidades específicas.dimensões da instalação, fios de chumbo com requisitos especiais, conectores e muito mais.

Codificador

Freio

Caixa de engrenagens

Fator de pressão

Por favor, clique no botão abaixo para nos dizer seus requisitos e obter uma cotação personalizada.

Obtenha uma citação
