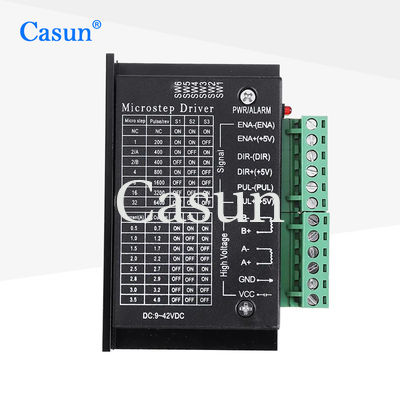

Controlador Driver do motor deslizante
>
|
| Lugar de origem | China |
| Marca | Casun |
| Número do modelo | tb6600 |
| Nome do produto | TB6600 |
| Tamanho | 96*57*28mm |
| Tensão de fonte | 9-24V |
| Cor | Preto |
Especificações:
Esta movimentação é uma versão promovida do TB6600, a divisão da aumentação a 32 segmentos, para finalidades altas da segmentação. Motor deslizante aplicável: tipo 42,57,86 2 de fase da fase 4 (linha 8 do fio 4-wire 6)
| Micro stp | O pulso/rev | S1 | S2 | S3 |
| NC | NC | EM | EM | EM |
| 1 | 200 | EM | EM | FORA |
| 2/A | 400 | EM | FORA | EM |
| 2/B | 400 | FORA | EM | EM |
| 4 | 800 | EM | FORA | FORA |
| 8 | 1600 | FORA | EM | FORA |
| 16 | 3200 | FORA | FORA | EM |
| 32 | 6400 | FORA | FORA | FORA |
| Atual (A) | Corrente do PK | S4 | S5 | S6 |
| 0,5 | 0,7 | EM | EM | EM |
| 1,0 | 1,2 | EM | FORA | EM |
| 1,5 | 1,7 | EM | EM | FORA |
| 2,0 | 2,2 | EM | FORA | FORA |
| 2,5 | 2,7 | FORA | EM | EM |
| 2,8 | 2,9 | FORA | FORA | EM |
| 3,0 | 3,2 | FORA | EM | FORA |
| 3,5 | 4,0 | FORA | FORA | FORA |
Características:
Apropriado para o motor de piso: fase 42 fase, 47 fase e 86 (4-wire, 6 fio e 8 fio)
1, fonte de alimentação de DC 9V-42V;
2, constante-fase bipolar da H-ponte fluxo-conduzida;
3, a corrente de saída máxima de 4.0A oito opcional;
4, até 32 segmentos de seis tipos dos secundário-modos disponíveis;
5, o sinal de entrada são isolamento ótico de alta velocidade.
6, relação do pulso do ânodo comum padrão única;
7, função autônoma da posse;
8, chassi semi-incluido podem acomodar o ambiente de exigência;
9, fornecem a função de fechamento atual semiautomática da energia;
10, proteção térmica incorporado e proteção da sobrecarga.
