1.8Deg o NEMA 17 alinhou o motor de piso do híbrido do motor deslizante 42x42x48mm

1.8Deg o NEMA 17 alinhou o motor de piso do híbrido do motor deslizante 42x42x48mm

Nome da marca:	Casun
Número do modelo:	42SHD4516-7GH
moq:	1 unidade
Preço:	$23.3-$26.3
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Tipo:

caixa de engrenagens planetária pequena

Ângulo do passo (graus):

1,8 Grau

Palavras-chave:

motor de passo engrenado

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

1.8Deg o NEMA 17 alinhou o motor deslizante

O NEMA 17 alinhou o motor deslizante 42x42

motor de piso híbrido de 48mm

Descrição do produto

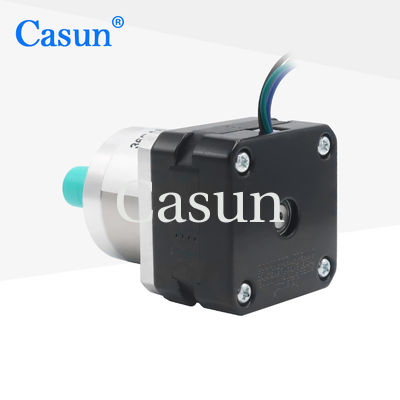

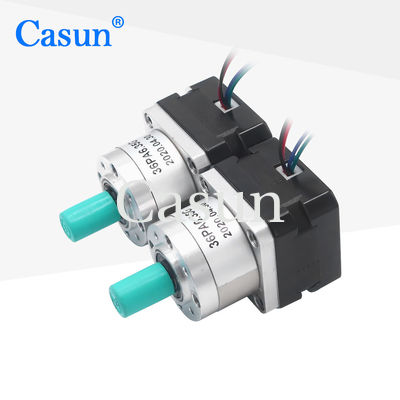

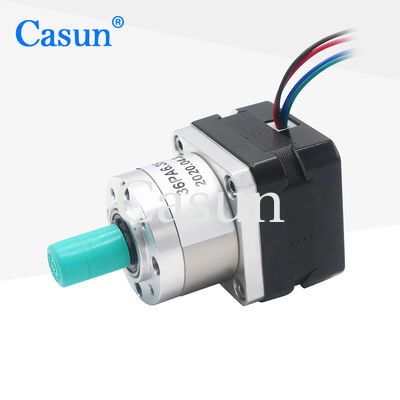

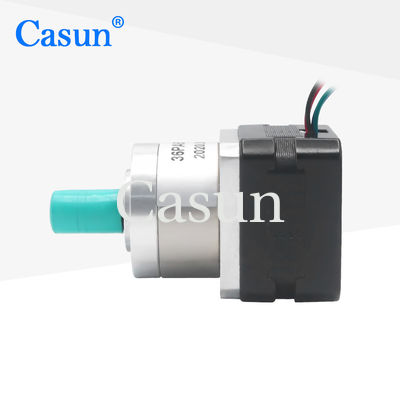

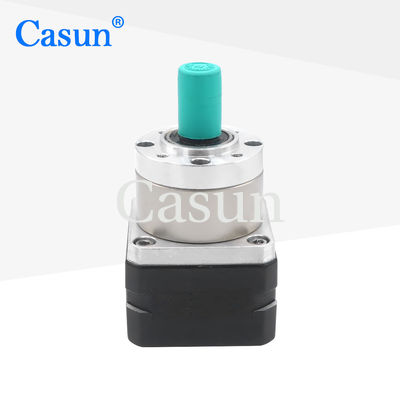

Motor de Passo Engrenado NEMA 17 de 1.8 Graus 42x42x48mm Motor Híbrido de Passo

Motor de Passo com Redutor Nema 17 de 42x42x48mm, 1.8 Graus, 2 Fases, Relação 6.75:1. A Série de Motores de Passo Híbridos de 42mm oferece um torque de retenção potente em uma variedade de tamanhos. Use com um driver de micropasso para reduzir a vibração e obter uma resolução de passo mais alta. Escolha uma versão básica ou solicite sua própria configuração personalizada.

Principais Características

Versões bipolares ou unipolares disponíveis
Construção de motor de passo híbrido
Disponível em versões de eixo único ou duplo
Aprovado pela CE e RoHS
Personalizações mediante solicitação

Dimensões

Especificações do Motor

Parâmetro	Valor
Ângulo de Passo	1.8°
Tamanho da Estrutura	42 mm
Número de Fases	2 Fases
Corrente Nominal	1.5 A
Torque de Retenção	200 mN.m
Resistência	1.8 Ω
Indutância	2.4 mH
Inércia do Rotor	38 g-cm²
Peso do Motor	0.5 kg
Relação de Redução da Caixa de Engrenagens	6.75:1
Conexão	Bipolar

Especificações de Operação

Motor

Ângulo de Passo	1.8°
Temperatura Máxima	80°C máximo
Temperatura Ambiente	-20°C a 50°C
Temperatura de Armazenamento	-20°C a 100°C
Faixa de Umidade	85% ou menos, sem condensação
Isolamento do Fio Magnético	Classe B 130°C
Resistência de Isolamento	100M Ohm a 500 VDC
Rigidez Dielétrica	500 VDC por 1 min

Caixa de Engrenagens

Material da Carcaça	Metal
Rolamento na Saída	Rolamentos de Esferas
Carga Radial Máxima (12mm da flange)	≤80N
Carga Axial Máxima do Eixo	≤30N
Folga Radial do Eixo (próximo à Flange)	≤0.06mm
Folga Axial do Eixo	≤0.3mm
Folga de Engrenagem sem Carga	1.5°

Submodelos

Comprimento do Motor	Comprimento da Caixa de Engrenagens	Relação	Eficiência
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
Vários	26.8 mm	42.7	70%
Vários	42.7 mm	51	70%
Vários	42.7 mm	71	70%
Vários	42.7 mm	99.5	70%
Vários	42.7 mm	139	70%

Opções de Personalização

Se o nosso motor padrão não atender às suas necessidades, podemos personalizar o motor de acordo com seus requisitos. O conteúdo personalizado inclui, mas não se limita a, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Encoder

Freio

Caixa de Engrenagens

Eixo

Por favor, clique no botão "Obter um orçamento" abaixo para nos informar seus requisitos.
