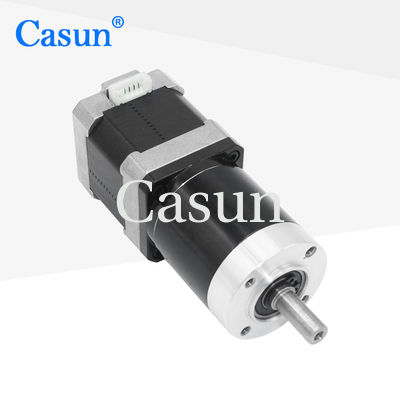

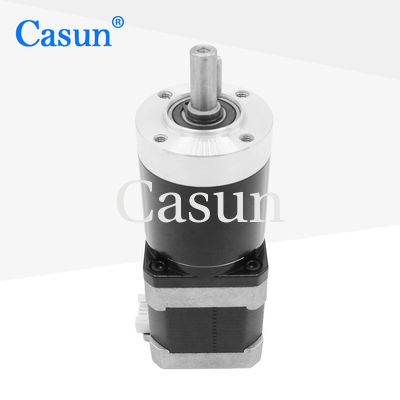

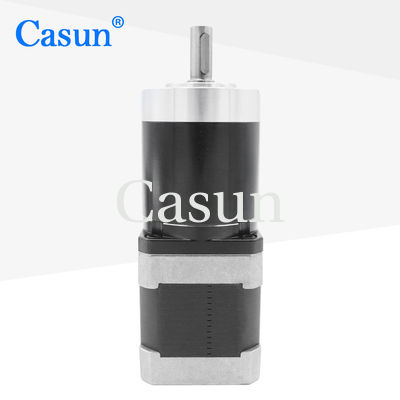

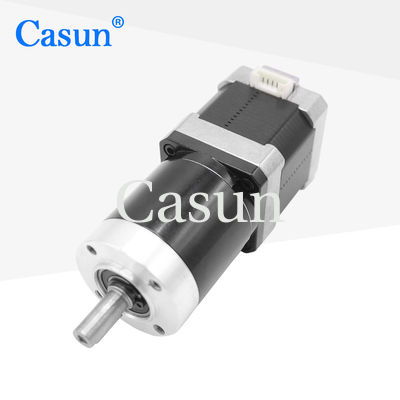

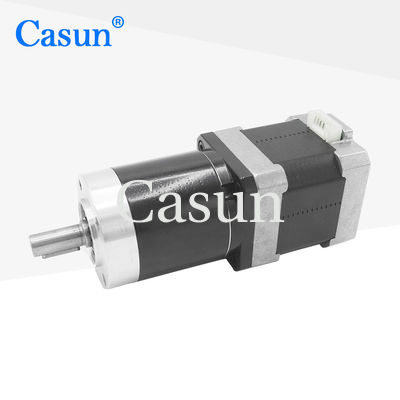

motor deslizante alinhado Casun do NEMA 17 de 42x42x46.8mm motor deslizante híbrido de 2 fases

motor deslizante alinhado Casun do NEMA 17 de 42x42x46.8mm motor deslizante híbrido de 2 fases

Nome da marca:	Casun
Número do modelo:	42SHD0404-40G
moq:	1 unidade
Preço:	$31.46.3-$34.46
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

material:

Metal

Nome do produto:

motor de etapa da engrenagem do motor do nema 17stepper do redutor com caixa de engrenagens

Comprimento do motor:

46.8mm

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

42x42 o NEMA 17 alinhou o motor deslizante

o NEMA 17 de 46.8mm alinhou o motor deslizante

Casun motor deslizante híbrido de 2 fases

Descrição do produto

42x42x46.8mm NEMA 17 Motor passo-a-passo com engrenagem

A série de motores híbridos passo a passo de 42 mm oferece um torque de retenção poderoso em uma variedade de tamanhos. Utilização com um controlador de micro-passo para reduzir a vibração e obter uma resolução de passo mais elevada. Escolha uma versão de base ou solicite a sua própria configuração personalizada.

Características fundamentais

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Personalizações a pedido

Dimensões

Especificações do motor

Ângulo de passo	10,8°
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	1.5 A
Torque de retenção	6.0 N.m.
Resistência	2.0 Ω
Indutividade	20,8 mH
Inercia do rotor	72 g-cm2
Peso do motor	00,95 kg
Relatório de redução de engrenagem	40:1
Conexão	Bipolar

Especificações de funcionamento

Motor

Ângulo de passo	10,8°
Temperatura máxima	80°C no máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de armazenamento	-20°C a 100°C
Intervalo de umidade	De teor, em peso, de aço inoxidável
Isolamento por fios magnéticos	Classe B 130°C
Resistência ao isolamento	100 M Ω a 500 VDC
Força dielétrica	500 VDC durante 1 minuto

Caixa de engrenagens

Material de habitação	Metal
Rolamento na saída	Rolamentos de esferas
Max. Carga radial (12 mm a partir da flange)	≤ 80N
Carga axial do eixo	≤ 30N
Desvio radial do eixo (perto da flange)	≤ 0,06 mm
Desempenho axial do eixo	≤ 0,3 mm
Reacção negativa em zero carga	1.5°

Submodelos

Comprimento do motor	Comprimento da caixa de engrenagens	Relação	Eficiência
34 mm	27.2 mm	3.71	90%
40 mm		5.18	35 mm
48 mm		13.76
60 mm		19.2
26.8 mm.	42.7 mm	51	70%
		71
		99.5
		139

Opções de personalização

Se o nosso motor padrão não pode satisfazer as suas necessidades, podemos personalizar o motor de acordo com as suas necessidades. O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores e muito mais.

Opções disponíveis

Codificador

Freio

Caixa de engrenagens

Fator de pressão

Por favor, clique no botão "Obter uma cotação" abaixo para nos dizer seus requisitos.
