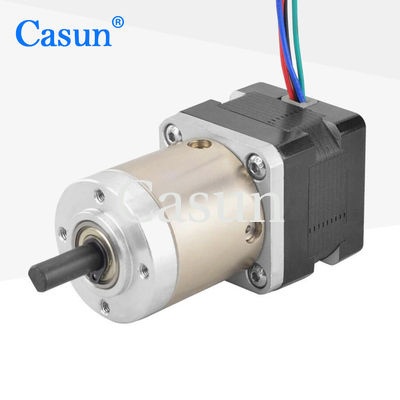

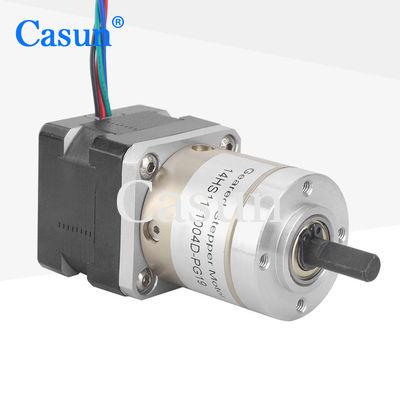

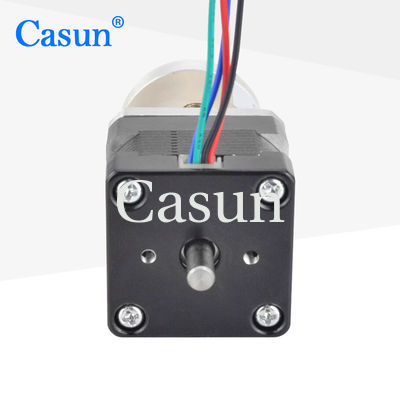

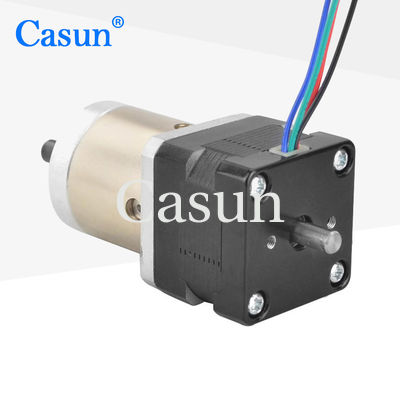

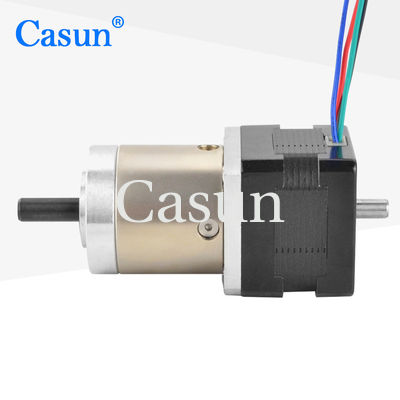

1.0Ao NEMA 14 alinhou o motor deslizante da caixa de engrenagens do motor deslizante 35x35x28.5mm
  • 1.0Ao NEMA 14 alinhou o motor deslizante da caixa de engrenagens do motor deslizante 35x35x28.5mm
  • 1.0Ao NEMA 14 alinhou o motor deslizante da caixa de engrenagens do motor deslizante 35x35x28.5mm
  • 1.0Ao NEMA 14 alinhou o motor deslizante da caixa de engrenagens do motor deslizante 35x35x28.5mm
  • 1.0Ao NEMA 14 alinhou o motor deslizante da caixa de engrenagens do motor deslizante 35x35x28.5mm
  • 1.0Ao NEMA 14 alinhou o motor deslizante da caixa de engrenagens do motor deslizante 35x35x28.5mm
  • 1.0Ao NEMA 14 alinhou o motor deslizante da caixa de engrenagens do motor deslizante 35x35x28.5mm
  • 1.0Ao NEMA 14 alinhou o motor deslizante da caixa de engrenagens do motor deslizante 35x35x28.5mm

1.0Ao NEMA 14 alinhou o motor deslizante da caixa de engrenagens do motor deslizante 35x35x28.5mm

Lugar de origem China
Marca Casun
Certificação CE,ROHS,ISO
Número do modelo 14HS11-1004D-PG19
Detalhes do produto
Palavras chaves:
Motor deslizante alinhado
Tensão:
3,5
Peso:
0.4KG
Realçar:

motor deslizante da caixa de engrenagens 35x35

,

motor deslizante da caixa de engrenagens de 28.5mm

,

1.0Ao NEMA 14 alinhou o motor deslizante

Termos do pagamento & do transporte
Quantidade de ordem mínima
1pc
Preço
$24.15-$27.15
Detalhes da embalagem
Caixa: 36x29x14cm
Tempo de entrega
7-15 DIAS
Termos de pagamento
D/A, T/T, L/C, D/P
Habilidade da fonte
40000+PCS+Month
Descrição do produto

motor de etapa de alta velocidade do motor deslizante da caixa de engrenagens de 35mmx35mmx28.5mm China Nema14

A série 42mm híbrida do motor deslizante oferece o torque guardando poderoso em uma variedade de tamanhos.

Use com um motorista microstepping para reduzir a vibração e conseguir uma definição mais alta da etapa.

Escolha uma versão da linha de base ou peça sua própria configuração personalizada.



Características:

  • Versões bipolares ou unipolares disponíveis

  • Construção deslizante híbrida

  • Disponível em versões simples ou duplos do eixo

  • O CE e RoHS aprovaram

  • Personalizações a pedido

Dimensões



1.0Ao NEMA 14 alinhou o motor deslizante da caixa de engrenagens do motor deslizante 35x35x28.5mm 0







Especificações do motor



Anjo da etapa



° 1,8

Tamanho de Fram



35 milímetros

Número de fase



2 - fase

Corrente avaliado



1,0 A

Guardando o torque



125 mN.m

Resistência



3,5 0hm

Indutância



3,5 mH

Inércia do rotor



² 10g-cm

Peso do motor



0.4kg

Relação de redução da engrenagem





19.2:1

Conexão



Bipolar



Especificações de funcionamento



Motor



Ângulo da etapa: 1.8°

Temperatura máxima: máximo 80°C

Temperatura ambiental: -20 °C a 50°C

Temperatura de armazenamento -20: °C a 100°C

Escala de umidade (%): 85% ou menos, não-condensando-se

Isolação do fio do ímã: Classe B 130 DEG C

Resistência de isolação: 100M Ohm em 500 VDC

Força dielétrica: 500 VDC para 1 minuto



Caixa de engrenagens



Abrigando o material: Metal
Carregamento na saída: Rolamentos de esferas
Carga de Max.Radial (12mm da flange): ≤80N
Carga axial de Max.Shaft: ≤30N
Jogo radial do eixo (próximo para flangear): ≤0.06mm
Jogo axial do eixo: ≤0.3mm
Folga na Nenhum-carga: 1.5°











Curvas do torque









Submodels

Comprimento do motor Comprimento da caixa de engrenagens Raio Eficiência
34 milímetros

40 milímetros

48 milímetros

60 milímetros
27,2 milímetros 3,71 90%
5,18
35 milímetros 13,76 80%
19,2
26,8
42,7 milímetros 51 70%
71
99,5
139


Transferência





Se nosso motor padrão não pode encontrar suas necessidades,

nós podemos personalizar o motor de acordo com suas necessidades


O índice personalizado inclui mas não é limitado aos eixos especiais, parâmetros de enrolamento, dimensões da instalação, conduz fios com exigências especiais, conectores, etc.

Opções:
Codificador          |               Freio           |              Caixa de engrenagens            |           Eixo

1.0Ao NEMA 14 alinhou o motor deslizante da caixa de engrenagens do motor deslizante 35x35x28.5mm 1 1.0Ao NEMA 14 alinhou o motor deslizante da caixa de engrenagens do motor deslizante 35x35x28.5mm 2 1.0Ao NEMA 14 alinhou o motor deslizante da caixa de engrenagens do motor deslizante 35x35x28.5mm 3 1.0Ao NEMA 14 alinhou o motor deslizante da caixa de engrenagens do motor deslizante 35x35x28.5mm 4





Clique por favor “conseguem o botão de umas citações” abaixo dizer-nos suas exigências.
