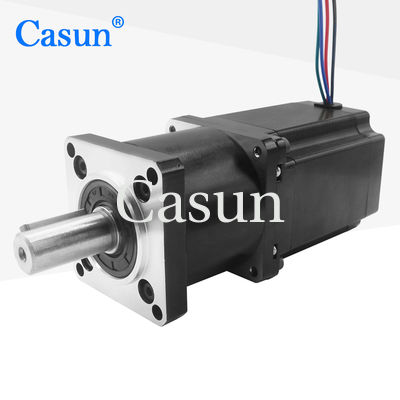

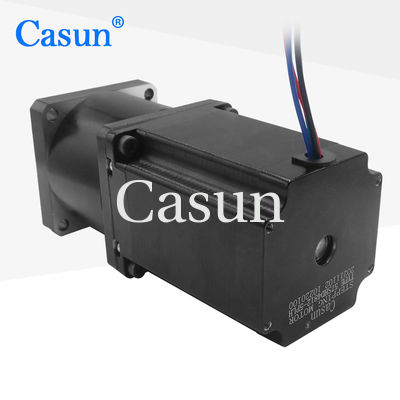

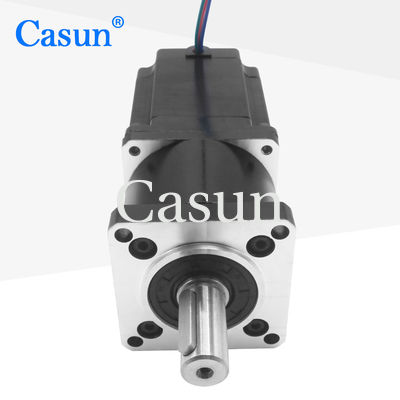

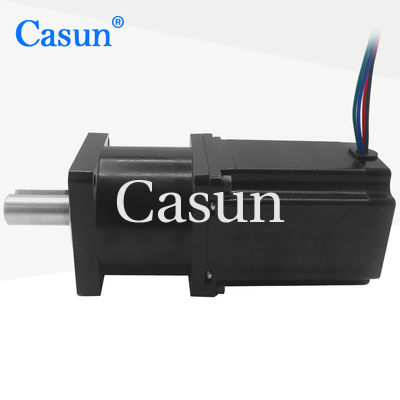

O torque alto alinhou o motor de piso do Nema 23 do motor deslizante 57mm com caixa de engrenagens

O torque alto alinhou o motor de piso do Nema 23 do motor deslizante 57mm com caixa de engrenagens

Nome da marca:	Casun
Número do modelo:	57SHD4812-5PLH
moq:	1 unidade
Preço:	$26.46-$29.46
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Palavras-chave:

motor de passo engrenado

Tensão:

3.36V

Peso:

1,3kg

Ângulo do passo (graus):

1,8 Grau

Razão:

5:1

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

O torque alto alinhou o motor deslizante 57mm

motor de piso do Nema 23 de 57mm

Motor de piso do Nema 23 com caixa de engrenagens

Descrição do produto

Motor de Passo com Caixa de Engrenagens de Alto Torque 57mm Nema 23

Motor de passo Nema 23 de boa qualidade, alto torque, com caixa de engrenagens, 57mm, motores de passo de baixo custo. A Série de Motores de Passo Híbridos de 57mm oferece um poderoso torque de retenção em uma variedade de tamanhos. Use com um driver de micropasso para reduzir a vibração e obter uma resolução de passo mais alta. Escolha uma versão básica ou solicite sua própria configuração personalizada.

Principais Características

Versões bipolares ou unipolares disponíveis
Construção de motor de passo híbrido
Disponível em versões de eixo único ou duplo
Aprovado pela CE e RoHS
Personalizações mediante solicitação

Dimensões

Especificações do Motor

Parâmetro	Valor
Ângulo de Passo	1.8°
Tamanho da Estrutura	57mm
Número de Fases	2 Fases
Corrente Nominal	2.8Amp
Torque de Retenção	2000 mN.m
Resistência	1.2 Ohm
Indutância	3.6 mH
Inércia do Rotor	460g-cm²
Peso do Motor	1.3kg
Relação de Redução da Engrenagem	5:1
Conexão	Bipolar

Especificações de Operação

Motor

Parâmetro	Valor
Ângulo de Passo	1.8°
Temperatura Máxima	80°C máximo
Temperatura Ambiente	-20°C a 50°C
Temperatura de Armazenamento	-20°C a 100°C
Faixa de Umidade	85% ou menos, sem condensação
Isolamento do Fio Magnético	Classe B 130°C
Resistência de Isolamento	100M Ohm a 500 VDC
Rigidez Dielétrica	500 VDC por 1 min

Caixa de Engrenagens

Parâmetro	Valor
Material da Carcaça	Metal
Rolamento na Saída	Rolamentos de Esferas
Carga Radial Máxima (12mm da flange)	≤80N
Carga Axial Máxima do Eixo	≤30N
Folga Radial do Eixo (próximo à flange)	≤0.06mm
Folga Axial do Eixo	≤0.3mm
Folga sem Carga	1.5°

Submodelos

Comprimento do Motor	Comprimento da Caixa de Engrenagens	Relação	Eficiência
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		35 mm	80%
60 mm		13.76	80%
	42.7 mm	51	70%
		71	70%
		99.5	70%
		139	70%

Soluções de Motor Personalizadas

Se o nosso motor padrão não atender às suas necessidades, podemos personalizar o motor de acordo com seus requisitos. O conteúdo personalizado inclui, mas não se limita a, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções Disponíveis

Encoder

Freio

Caixa de Engrenagens

Eixo

Solicitar Orçamento
