o micro NEMA 8 de 18mNm 20mm alinhou o motor de etapa diminuto da C.C. do motor deslizante

o micro NEMA 8 de 18mNm 20mm alinhou o motor de etapa diminuto da C.C. do motor deslizante

Nome da marca:	Casun
Número do modelo:	B20SHD6054-14G2
moq:	1 unidade
Preço:	$24.6-$28.6
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Palavras-chave:

motor de passo engrenado

Tensão:

C.C. 5.75V

Ângulo do passo (graus):

1,8 Grau

Razão:

14:1

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

O NEMA 8 alinhou a C.C. do motor deslizante

o micro 18mNm alinhou o motor deslizante

motor de etapa diminuto de 18mNm 20mm

Descrição do produto

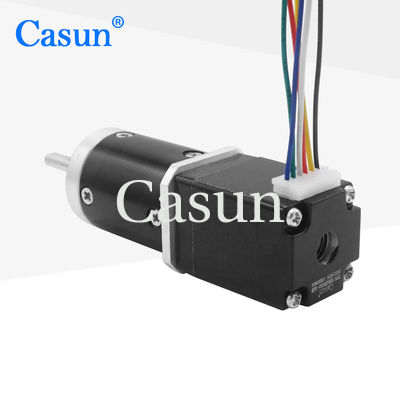

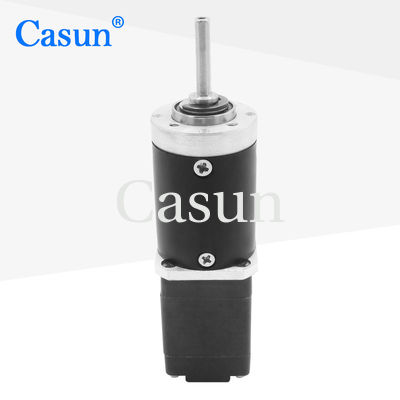

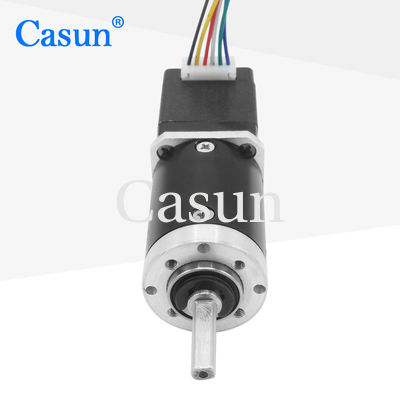

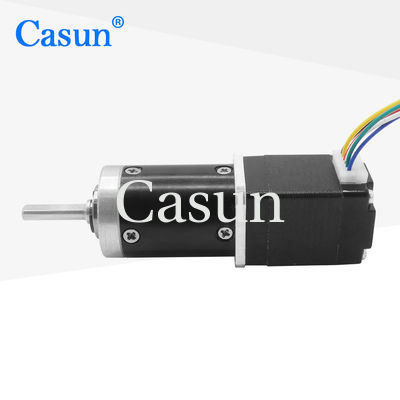

Motor de Passo Micro NEMA 8 com Caixa de Engrenagens de 18mNm 20mm

Este micro motor de passo DC com caixa de engrenagens oferece um tamanho de quadro NEMA 8 compacto com desempenho potente. A série de motores de passo híbridos fornece torque de retenção substancial em várias configurações. Quando emparelhado com um driver de microstepping, ele oferece vibração reduzida e resolução de passo aprimorada. Disponível em versões padrão ou configurações personalizáveis para atender aos requisitos específicos da aplicação.

Principais Características

Versões bipolares ou unipolares disponíveis
Construção de motor de passo híbrido
Disponível em versões de eixo único ou duplo
Aprovado pela CE e RoHS
Personalizações disponíveis mediante solicitação

Dimensões

Especificações do Motor

Ângulo de Passo	1.8°
Tamanho do Quadro	20mm
Número de Fases	2 Fases
Corrente Nominal	0.5Amp
Torque de Retenção	18mN.m
Resistência	11.5ohm
Indutância	1.7mH
Inércia do Rotor	2g-cm²
Peso do Motor	0.1kg
Relação de Redução da Caixa de Engrenagens	14:1
Conexão	Bipolar

Especificações de Operação

Motor

Ângulo de Passo	1.8°
Temperatura Máxima	80°C máximo
Temperatura Ambiente	-20°C a 50°C
Temperatura de Armazenamento	-20°C a 100°C
Faixa de Umidade	85% ou menos, sem condensação
Isolamento do Fio Magnético	Classe B 130°C
Resistência de Isolamento	100M Ohm a 500 VDC
Rigidez Dielétrica	500 VDC por 1 min

Caixa de Engrenagens

Material da Carcaça	Metal
Rolamento na Saída	Rolamentos de Esferas
Carga Radial Máxima (12mm da flange)	≤80N
Carga Axial Máxima do Eixo	≤30N
Folga Radial do Eixo (próximo à flange)	≤0.06mm
Folga Axial do Eixo	≤0.3mm
Folga sem Carga	1.5°

Submodelos

Comprimento do Motor	Comprimento da Caixa de Engrenagens	Relação	Eficiência
34 mm	27.2 mm	3.71	90%
40 mm		5.18	35 mm
48 mm		13.76	80%
60 mm		19.2	26.8
42.7 mm	51	70%	71

Soluções de Motor Personalizadas

Se o nosso motor padrão não atender aos seus requisitos, podemos personalizar o motor de acordo com suas necessidades específicas.

As Opções de Personalização Incluem:

Eixos especiais e configurações de eixo
Parâmetros de enrolamento personalizados
Dimensões de instalação modificadas
Fios de chumbo com requisitos especiais
Conectores e terminações personalizados

Opções Disponíveis

Encoder

Freio

Caixa de Engrenagens

Eixo

Por favor, clique no botão "Obter cotação" abaixo para nos informar seus requisitos específicos.
