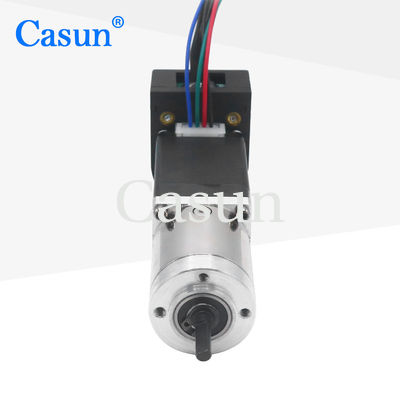

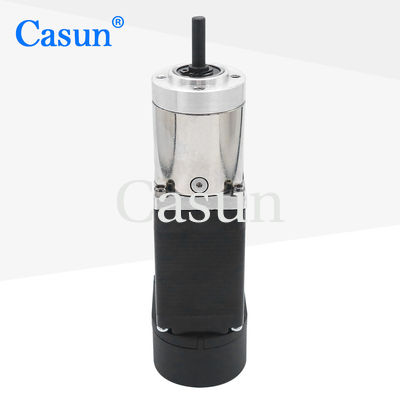

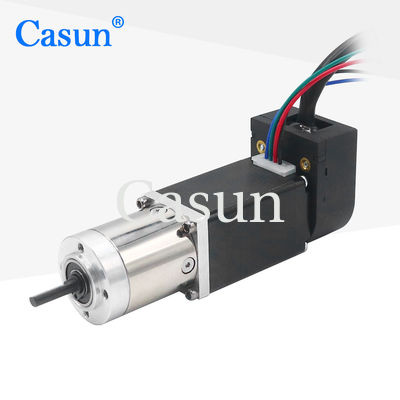

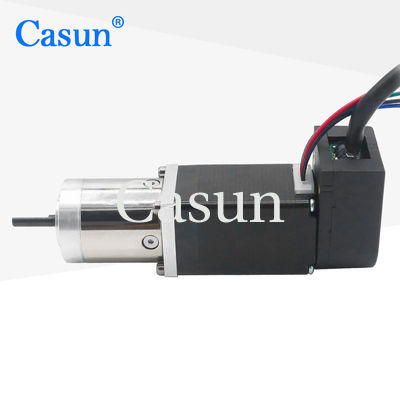

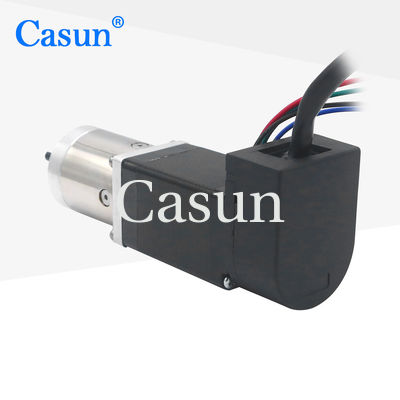

o NEMA 11 de 28x28mm alinhou o torque alto 95mN.M Bipolar do motor deslizante

o NEMA 11 de 28x28mm alinhou o torque alto 95mN.M Bipolar do motor deslizante

Nome da marca:	Casun
Número do modelo:	28SHD4401-19GQ
moq:	1 unidade
Preço:	$27.23-$30.23
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Palavras-chave:

motor de passo engrenado

Tensão:

C.C. 4.56V

Ângulo do passo (graus):

1,8 Grau

Razão:

14:1

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

NEMA 11 de 28x28mm alinhado

28x28mm alinhou o motor deslizante

Torque alto 95mN.M do motor deslizante

Descrição do produto

Motor de Passo com Engrenagem NEMA 11 28x28mm Alto Torque 95mN.M Bipolar

Este motor de passo NEMA 11 de 28mm x 28mm com caixa de engrenagens planetária oferece alto torque em um pacote compacto. A série de motores de passo híbridos fornece um poderoso torque de retenção em vários tamanhos. Use com um driver de micropasso para reduzir a vibração e obter uma resolução de passo mais alta. Disponível em versões básicas ou configurações personalizadas.

Principais Características

Versões bipolares ou unipolares disponíveis
Construção de motor de passo híbrido
Disponível em versões de eixo único ou duplo
Aprovado pela CE e RoHS
Personalizações sob solicitação

Dimensões

Especificações do Motor

Parâmetro	Valor
Ângulo de Passo	1.8°
Tamanho da Estrutura	28mm
Número de Fases	2 Fases
Corrente Nominal	0.67Amp
Torque de Retenção	95mN.m
Resistência	6.8ohm
Indutância	4.9mH
Inércia do Rotor	9g-cm²
Peso do Motor	0.16kg
Relação de Redução da Engrenagem	19.2:1
Conexão	Bipolar

Especificações de Operação

Motor

Ângulo de Passo	1.8°
Temperatura Máxima	80°C máximo
Temperatura Ambiente	-20°C a 50°C
Temperatura de Armazenamento	-20°C a 100°C
Faixa de Umidade	85% ou menos, sem condensação
Isolamento do Fio do Rotor	Classe B 130°C
Resistência de Isolamento	100M Ohm a 500 VDC
Rigidez Dielétrica	500 VDC por 1 min

Caixa de Engrenagens

Material da Carcaça	Metal
Rolamento na Saída	Rolamentos de Esferas
Carga Radial Máx. (12mm da flange)	≤80N
Carga Axial Máx. do Eixo	≤30N
Folga Radial do Eixo (próximo à Flange)	≤0.06mm
Folga Axial do Eixo	≤0.3mm
Folga sem Carga	1.5°

Submodelos

Comprimento do Motor	Comprimento da Caixa de Engrenagens	Relação	Eficiência
34 mm	27.2 mm	3.71	90%
40 mm		5.18
48 mm		35 mm
60 mm		13.76
	42.7 mm	19.2	80%
		26.8
		51	70%
		71
		99.5
		139

Soluções de Motor Personalizadas

Se o nosso motor padrão não atender aos seus requisitos, podemos personalizar o motor de acordo com suas necessidades específicas. O conteúdo personalizado inclui, mas não se limita a, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores e muito mais.

Opções Disponíveis

Encoder

Freio

Caixa de Engrenagens

Eixo

Por favor, clique no botão "Obter um orçamento" abaixo para nos informar sobre seus requisitos.
