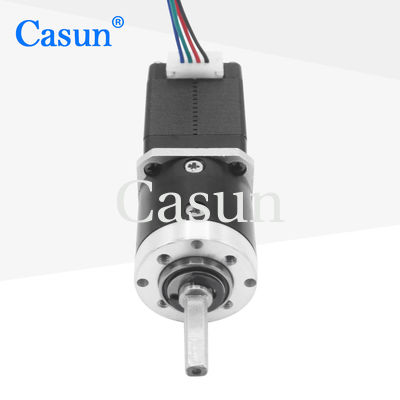

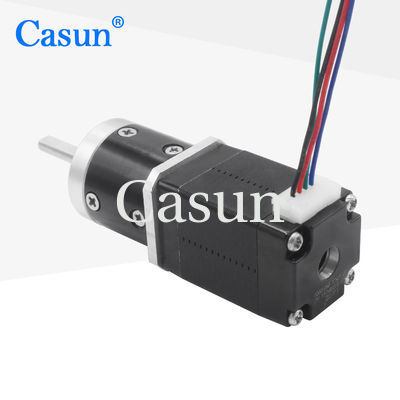

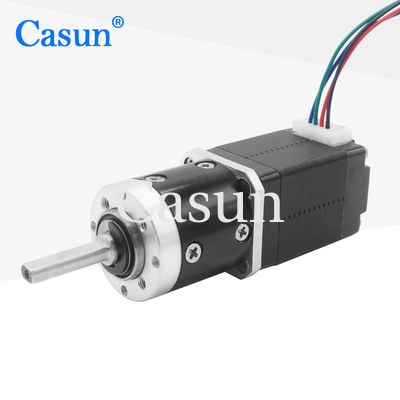

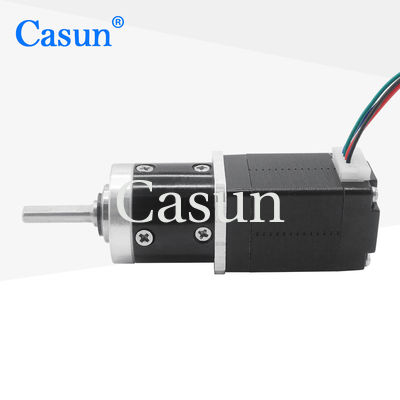

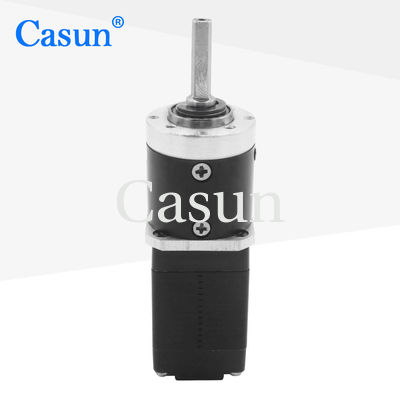

o NEMA 8 de 3.9V 20mN alinhou o 5.2:1 da relação do motor deslizante 20x20X33mm

o NEMA 8 de 3.9V 20mN alinhou o 5.2:1 da relação do motor deslizante 20x20X33mm

Nome da marca:	Casun
Número do modelo:	B20SHD4501-5G
moq:	1 unidade
Preço:	$28.46-$31.46
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Palavras-chave:

motor de passo engrenado

Tensão:

C.C. 3.9V

Ângulo do passo (graus):

1,8 Grau

Razão:

5.2:1

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

20mN o NEMA 8 alinhou o motor deslizante

3.9V o NEMA 8 alinhou o motor deslizante

Motor deslizante alinhado 20x20X33mm

Descrição do produto

Motor de Passo com Caixa de Engrenagens 3.9V 20mN NEMA 8 20x20x33mm Relação 5.2:1

Este motor de passo compacto com caixa de engrenagens de 20x20x33mm fornece 20mN de torque a 3.9V com uma relação de redução de engrenagem de 5.2:1. A série de motores de passo híbridos oferece um poderoso torque de retenção em vários tamanhos. Use com um driver de micropasso para reduzir a vibração e obter uma resolução de passo mais alta. Disponível como padrão ou personalizado de acordo com suas especificações.

Principais Características

Versões bipolares ou unipolares disponíveis
Construção de motor de passo híbrido
Disponível em versões de eixo único ou duplo
Aprovado pela CE e RoHS
Personalizações mediante solicitação

Dimensões

Especificações do Motor

Especificação	Valor
Ângulo de Passo	1.8°
Tamanho da Estrutura	28mm
Número de Fases	2 Fases
Corrente Nominal	0.6Amp
Torque de Retenção	20mN.m
Resistência	6.5ohm
Indutância	2.2mH
Inércia do Rotor	9g-cm²
Peso do Motor	0.2kg
Relação de Redução de Engrenagem	5.2:1
Conexão	Bipolar

Especificações de Operação

Motor

Ângulo de Passo	1.8°
Temperatura Máxima	80°C máximo
Temperatura Ambiente	-20°C a 50°C
Temperatura de Armazenamento	-20°C a 100°C
Faixa de Umidade	85% ou menos, sem condensação
Isolamento do Fio Magnético	Classe B 130°C
Resistência de Isolamento	100M Ohm a 500 VDC
Rigidez Dielétrica	500 VDC por 1 min

Caixa de Engrenagens

Material da Carcaça	Metal
Rolamento na Saída	Rolamentos de Esferas
Carga Radial Máx. (12mm da flange)	≤80N
Carga Axial Máx. do Eixo	≤30N
Folga Radial do Eixo (próximo à Flange)	≤0.06mm
Folga Axial do Eixo	≤0.3mm
Folga sem Carga	1.5°

Modelos Disponíveis

Comprimento do Motor	Comprimento da Caixa de Engrenagens	Relação	Eficiência
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		35 mm	80%
60 mm		42.7 mm	70%

Soluções de Motor Personalizadas

Se o nosso motor padrão não atender aos seus requisitos, podemos personalizar o motor de acordo com suas necessidades específicas. O conteúdo personalizado inclui, mas não se limita a, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores e muito mais.

Opções Disponíveis

Encoder

Freio

Caixa de Engrenagens

Eixo
