O NEMA 17 de Casun 42mm alinhou o motor deslizante unipolar e bipolar de motor deslizante

O NEMA 17 de Casun 42mm alinhou o motor deslizante unipolar e bipolar de motor deslizante

Nome da marca:	Casun
Número do modelo:	17HS15-1684S-HG100
moq:	1 unidade
Preço:	$29-$32
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Corrente / fase:

1.68Amp

Nome do produto:

motor deslizante com alinhado

Comprimento do motor:

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

o NEMA 17 de 42mm alinhou o motor deslizante

Motor deslizante unipolar e bipolar

O NEMA 17 de Casun alinhou o motor deslizante

Descrição do produto

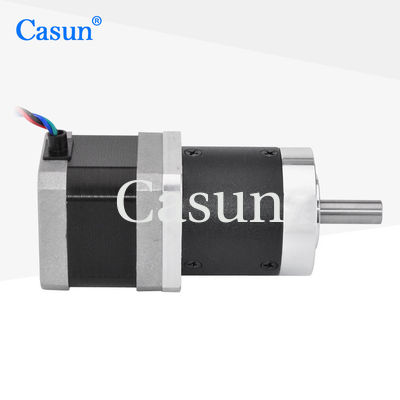

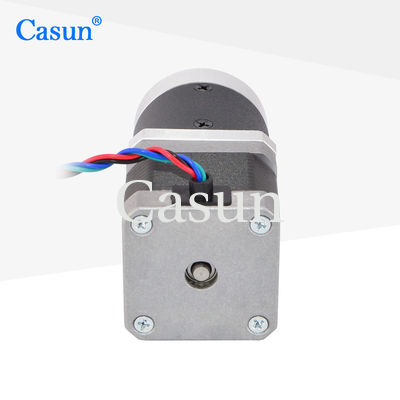

Motor de Passo Engrenado Casun 42mm NEMA 17 Unipolar e Bipolar

Redutores Planetários de Motor de Passo China Nema17 17HS15-1684S-HG100 42mmx42mmx40mm

A Série de Motores de Passo Híbridos de 42mm oferece um torque de retenção potente em uma variedade de tamanhos. Use com um driver de micropasso para reduzir a vibração e obter uma resolução de passo mais alta. Escolha uma versão básica ou solicite sua própria configuração personalizada.

Recursos

Versões bipolar ou unipolar disponíveis
Construção de motor de passo híbrido
Disponível em versões de eixo único ou duplo
Aprovado pela CE e RoHS
Personalizações mediante solicitação

Dimensões

Especificações do Motor

Ângulo de Passo	1.8°
Tamanho da Estrutura	42 mm
Número de Fases	2 Fases
Corrente Nominal	1.68 A
Torque de Retenção	390 mN.m
Resistência	1.65 Ω
Indutância	3.2 mH
Inércia do Rotor	57 g·cm²
Peso do Motor	0.9 kg
Relação de Redução da Engrenagem	100:1
Conexão	Bipolar

Especificações de Operação

Motor

Ângulo de Passo	1.8°
Temperatura Máxima	80°C máximo
Temperatura Ambiente	-20°C a 50°C
Temperatura de Armazenamento	-20°C a 100°C
Faixa de Umidade	85% ou menos, sem condensação
Isolamento do Fio Magnético	Classe B 130°C
Resistência de Isolamento	100M Ω a 500 VDC
Rigidez Dielétrica	500 VDC por 1 min

Caixa de Engrenagens

Material da Carcaça	Metal
Rolamento na Saída	Rolamentos de Esferas
Carga Radial Máx. (12mm da flange)	≤80N
Carga Axial Máx. do Eixo	≤30N
Folga Radial do Eixo (próximo à Flange)	≤0.06mm
Folga Axial do Eixo	≤0.3mm
Folga sem Carga	1.5°

Submodelos

Comprimento do Motor	Comprimento da Caixa de Engrenagens	Relação	Eficiência
34 mm	27.2 mm	3.71	90%
40 mm		5.18	35 mm
48 mm		13.76
60 mm		19.2
	26.8	42.7 mm	51
		71	70%
		99.5
		139

Opções de Personalização

Se nosso motor padrão não atender às suas necessidades, podemos personalizar o motor de acordo com seus requisitos. O conteúdo personalizado inclui, mas não se limita a, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Encoder

Freio

Caixa de Engrenagens

Eixo

Por favor, clique no botão "Solicitar Orçamento" abaixo para nos informar seus requisitos.

Solicitar Orçamento
