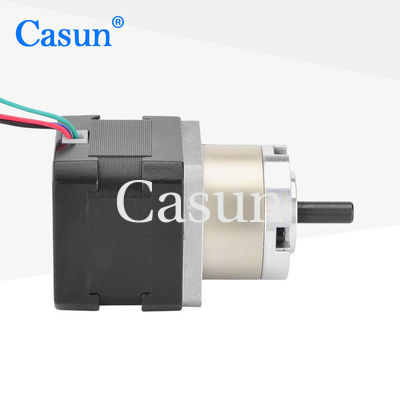

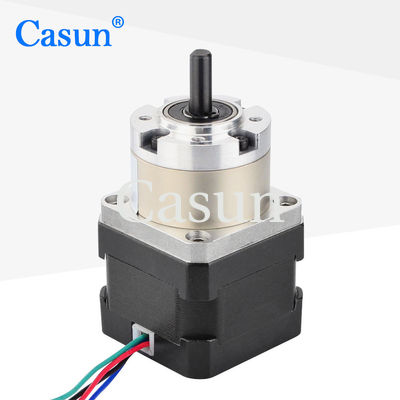

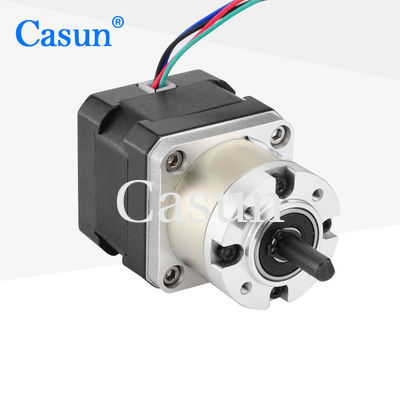

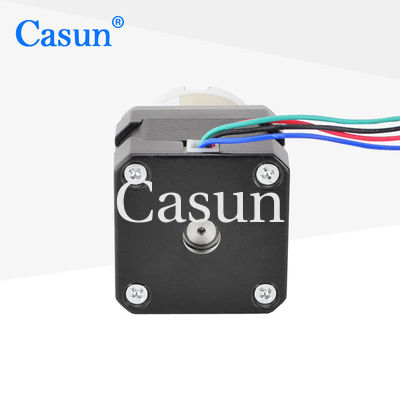

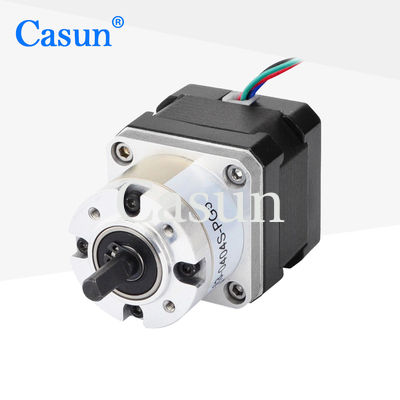

motor deslizante híbrido alinhado de Casun do motor deslizante do NEMA 17 de 48mm

motor deslizante híbrido alinhado de Casun do motor deslizante do NEMA 17 de 48mm

Nome da marca:	Casun
Número do modelo:	42SHD4419-5G
moq:	1 unidade
Preço:	$24.8-$27.8
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Corrente / fase:

1.68Amp

Nome do produto:

motor deslizante com alinhado

Comprimento do motor:

48 mm

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

Motor deslizante alinhado 440mN

o NEMA 17 de 48mm alinhou o motor deslizante

Motor deslizante híbrido de Casun

Descrição do produto

Motor passo a passo de desaceleração 440mN 0,5kg NEMA17 motor passo a passo de engrenagem de 42mmx42mm para instrumentos químicos e outras indústrias

A série de motores híbridos passo a passo de 42 mm oferece um torque de retenção poderoso em uma variedade de tamanhos.

Utilização com um controlador de micro-passo para reduzir a vibração e obter uma resolução de passo mais elevada.

Escolha uma versão de base ou solicite a sua própria configuração personalizada.

Características:

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Personalizações a pedido

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	1.68Amp
Torque de retenção	440 mN.m
Resistência	1.65om
Indutividade	20,8 mH
Inercia do rotor	38 g-cm2
Peso do motor	0.5 kg
Relatório de redução de engrenagem	5.18:1
Conexão	Bipolar

Especificações de funcionamento

Motor

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Caixa de engrenagens

Material da caixa:Metal
Rolamentos de saída: Rolamentos de esferas
Max.Carga radial ((12 mm a partir da flange):≤ 80N
Carga axial máxima do eixo:≤ 30N
Desvio radial do eixo (perto da flange):≤ 0,06 mm
Desvio axial do eixo:≤ 0,3 mm
Reacção no zero-carga:1.5°

Curvas de binário

Submodelos

Comprimento do motor	Comprimento da caixa de engrenagens	Raio	Eficiência
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

motor deslizante híbrido alinhado de Casun do motor deslizante do NEMA 17 de 48mm 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
