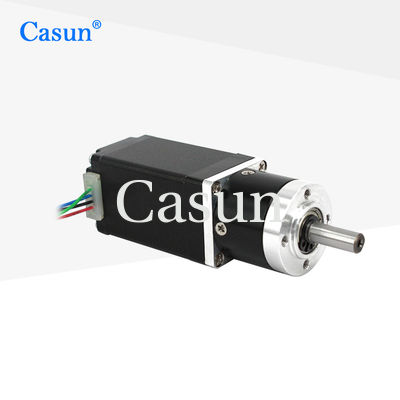

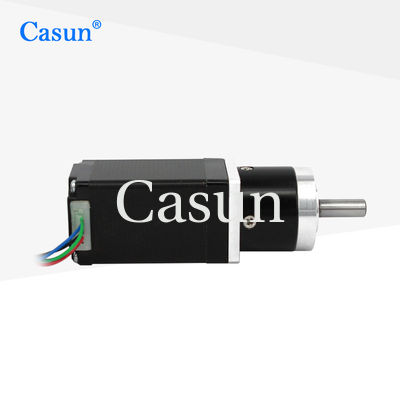

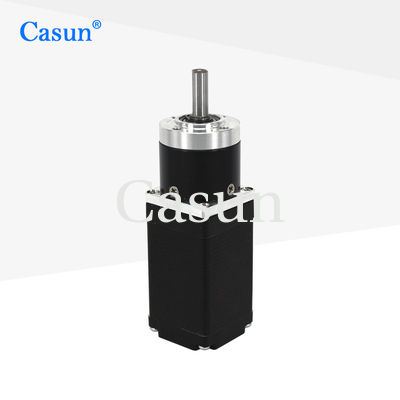

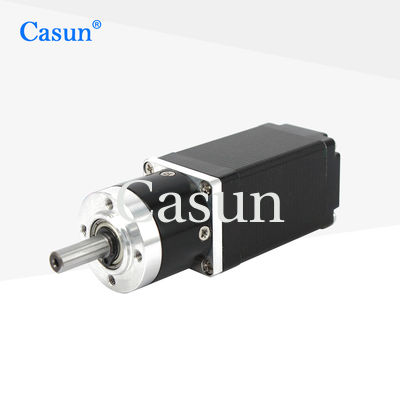

o NEMA híbrido 11 de 42mm alinhou o motor deslizante pequeno de motor deslizante com caixa de engrenagens

o NEMA híbrido 11 de 42mm alinhou o motor deslizante pequeno de motor deslizante com caixa de engrenagens

Nome da marca:	Casun
Número do modelo:	28SHD4111-5G
moq:	1 unidade
Preço:	$25.69-$29.69
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Corrente / fase:

0.67Amp

Nome do produto:

motor deslizante com alinhado

Comprimento do motor:

27.7mm

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

O NEMA híbrido 11 alinhou o motor deslizante

o NEMA 11 de 42mm alinhou o motor deslizante

motor deslizante pequeno de 42mm com caixa de engrenagens

Descrição do produto

Motor de Passo Híbrido NEMA 11 com Engrenagem de 42mm, Motor de Passo Pequeno com Caixa de Redução

A Série de Motores de Passo Híbridos de 42mm oferece um torque de retenção potente em uma variedade de tamanhos. Use com um driver de micropasso para reduzir a vibração e alcançar uma resolução de passo mais alta. Escolha uma versão básica ou solicite sua própria configuração personalizada.

Principais Características

Versões bipolares ou unipolares disponíveis
Construção de motor de passo híbrido
Disponível em versões de eixo único ou duplo
Aprovado pela CE e RoHS
Personalizações sob solicitação

Dimensões

Especificações do Motor

Ângulo de Passo	1.8°
Tamanho da Estrutura	28 mm
Número de Fases	2 Fases
Corrente Nominal	0.67 Ampere
Torque de Retenção	55mN.m
Resistência	9.2Ω
Indutância	5.7mH
Inércia do Rotor	7g-cm²
Peso do Motor	0.2kg
Relação de Redução da Engrenagem	5.18:1
Conexão	Bipolar

Especificações de Operação

Motor

Ângulo de Passo	1.8°
Temperatura Máxima	80°C máximo
Temperatura Ambiente	-20°C a 50°C
Temperatura de Armazenamento	-20°C a 100°C
Faixa de Umidade	85% ou menos, sem condensação
Isolamento do Fio Magnético	Classe B 130°C
Resistência de Isolamento	100M Ohm a 500 VDC
Rigidez Dielétrica	500 VDC por 1 min

Caixa de Engrenagens

Material da Carcaça	Metal
Rolamento na Saída	Rolamentos de Esferas
Carga Radial Máxima (12mm da flange)	≤80N
Carga Axial Máxima do Eixo	≤30N
Folga Radial do Eixo (próximo à flange)	≤0.06mm
Folga Axial do Eixo	≤0.3mm
Folga sem Carga	1.5°

Submodelos

Comprimento do Motor	Comprimento da Caixa de Redução	Relação	Eficiência
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
35 mm	26.8	42.7 mm	80%
	42.7 mm	51	70%
		71	70%
		99.5	70%
		139	70%

Opções de Personalização

Se o nosso motor padrão não atender às suas necessidades, podemos personalizar o motor de acordo com seus requisitos. O conteúdo personalizado inclui, mas não se limita a, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Encoder

Freio

Caixa de Redução

Eixo
