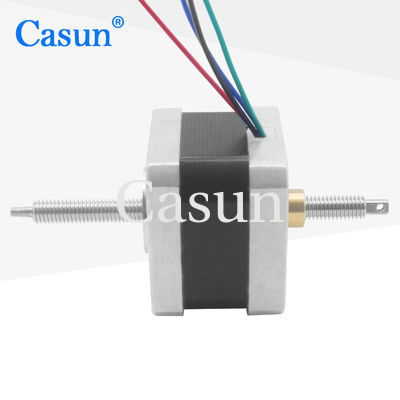

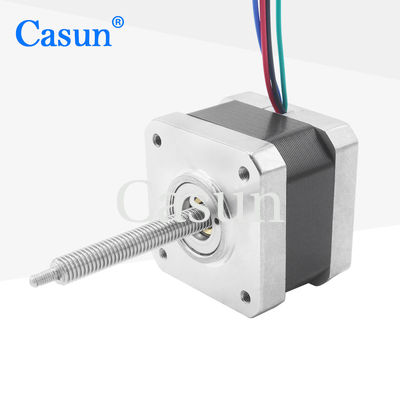

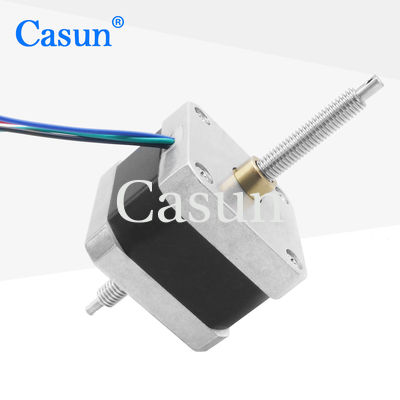

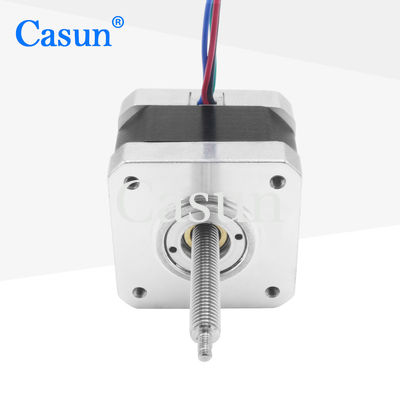

42X42mm através de Nema não prisioneiro 17 1.2Amp 260mN.M do motor deslizante do parafuso

42X42mm através de Nema não prisioneiro 17 1.2Amp 260mN.M do motor deslizante do parafuso

Nome da marca:	Casun
Número do modelo:	42SHD40114-96TP1
moq:	1 unidade
Preço:	$17.5-$18
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Cor:

Preto

Atual:

1.2Amp

Torque de retenção:

260mN.m

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Caixa: 38x29xc14m

Destacar:

Parafuse completamente o motor deslizante não prisioneiro

motor deslizante não prisioneiro de 42X42mm

Nema 17 do motor 1.2Amp deslizante

Descrição do produto

Nema17 motor passo 42mmX42mm através de parafusos motor não cativo 42 motor com parafuso para máquinas de fresagem CNC

A série de motores híbridos passo a passo de 42 mm oferece um torque de retenção poderoso em uma variedade de tamanhos.

Utilização com um controlador de micro-passo para reduzir a vibração e obter uma resolução de passo mais elevada.

Escolha uma versão de base ou solicite a sua própria configuração personalizada.

Características:

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Personalizações a pedido

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	1.2 Amp
Torque de retenção	260 mN.m
Resistência	2.5 ohms
Indutividade	3.3mH
Inercia do rotor	38 g-cm2
Peso do motor	0.2 kg
Parafusos de chumbo	Tr6.35X1
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Desvio radial do eixo:0.02 Max. (450 g de carga)

Função do eixo:0.08 Max. (450 g de carga)

Força radial máxima: 28 N (20 mm da flange)

Força axial máxima):10N

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Comprimento do corpo	Diâmetro do parafuso	Pico	Comprimento do parafuso
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20 a 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

42X42mm através de Nema não prisioneiro 17 1.2Amp 260mN.M do motor deslizante do parafuso 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
