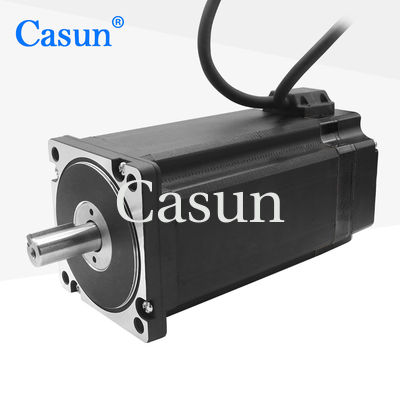

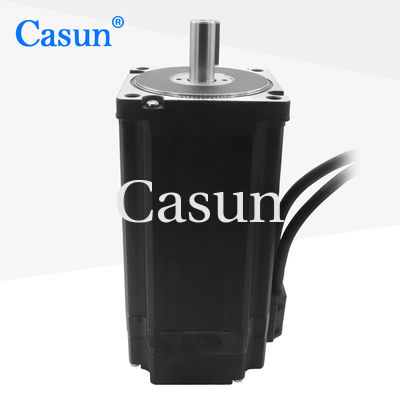

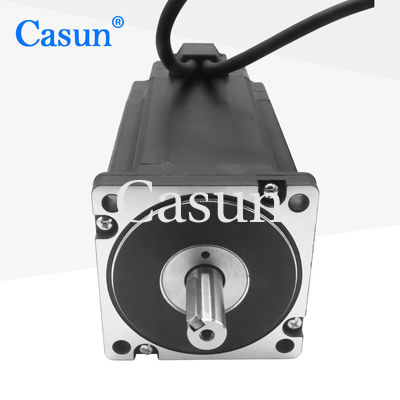

12Nm eixo do motor de piso 34mm do CNC do motor 1000CPR 86 do laço fechado do NEMA 34

12Nm eixo do motor de piso 34mm do CNC do motor 1000CPR 86 do laço fechado do NEMA 34

Nome da marca:	Casun
Número do modelo:	86SHD4509-34QH
moq:	1 unidade
Preço:	$49-$59
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Cor:

Preto

Corrente / fase:

6Amp

Torque de retenção:

12 N.M.

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Carton: 38x29x18cm

Destacar:

12Nm motor do laço fechado do NEMA 34

Motor de piso do CNC 1000CPR 86

Motor 1000CPR do laço fechado do NEMA 34

Descrição do produto

Nema 34 Motor passo-a-passo de ciclo fechado 12Nm Encoder 1000CPR 6A 2 Fase 86 CNC Motor passo-a-passo 34mm eixo

A série de motores híbridos passo a passo de 42 mm oferece um torque de retenção poderoso em uma variedade de tamanhos.

Utilização com um controlador de micro-passo para reduzir a vibração e obter uma resolução de passo mais elevada.

Escolha uma versão de base ou solicite a sua própria configuração personalizada.

Características:

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Personalizações a pedido

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	86 mm
Número de fases	Fase 2
Corrente nominal	6 Amp
Torque de retenção	12 N.m
Resistência	0.69 mm
Indutividade	7.2 mH
Inercia do rotor	3600 g-cm2
Peso do motor	5.5 kg
Pulso de codificação	1000
Conexão	Bipolar

Especificações de funcionamento

Motor

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Codificador

Voltagem: 5 v

Output: A + A - B + B - Z + Z -

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Duração	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

12Nm eixo do motor de piso 34mm do CNC do motor 1000CPR 86 do laço fechado do NEMA 34 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
