Lugar de origem | China |
Marca | Casun |
Certificação | CE,ROHS,ISO |
Número do modelo | 57SHD4425-46G |

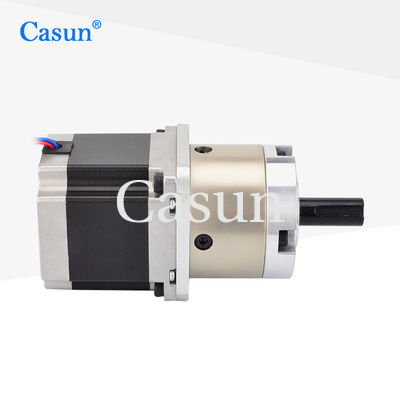

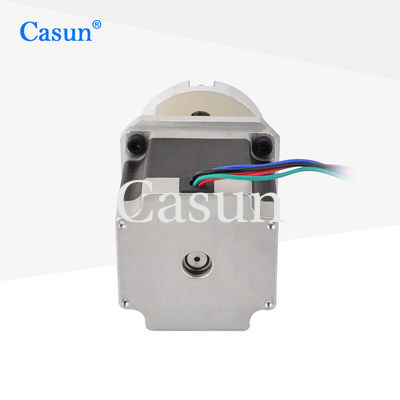

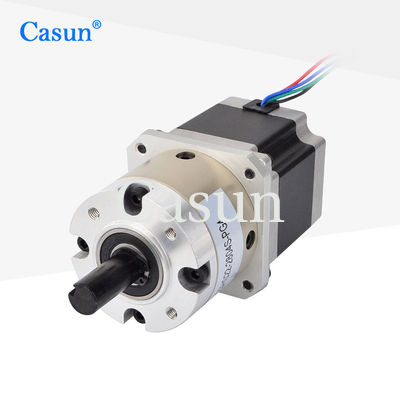

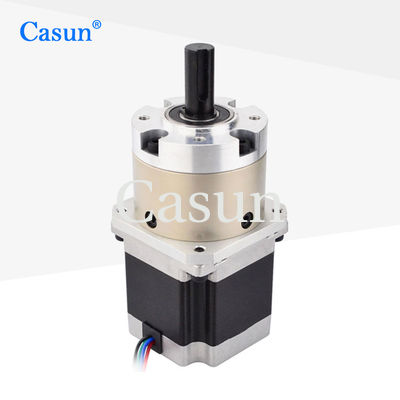

O 46.64:1 da relação do NEMA 23 alinhou a caixa de engrenagens de Casun 2.8A 1.2N.m do motor deslizante para o braço robótico
1:64 planetário 23HS22-280 da relação de redução da engrenagem do motor deslizante da caixa de engrenagens do NEMA 23 para o braço robótico do dispositivo médico do CNC
A série 42mm híbrida do motor deslizante oferece o torque guardando poderoso em uma variedade de tamanhos.
Use com um motorista microstepping para reduzir a vibração e conseguir uma definição mais alta da etapa.
Escolha uma versão da linha de base ou peça sua própria configuração personalizada.
Características:
Anjo da etapa
|
° 1,8 |
Tamanho de Fram
|
57 milímetros |
Número de fase
|
2 - fase |
Corrente avaliado
|
2,8 A |
Guardando o torque
|
1250mN.m |
Resistência
|
0,9 hm |
Indutância
|
2,5 mH |
Inércia do rotor
|
² 260 g-cm |
Peso do motor
|
1,1 quilogramas |
Relação de redução da engrenagem
|
46,661 |
Conexão
|
Bipolar |
Motor
Ângulo da etapa: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiental: -20 °C a 50°C
Temperatura de armazenamento -20: °C a 100°C
Escala de umidade (%): 85% ou menos, não-condensando-se
Isolação do fio do ímã: Classe B 130 DEG C
Resistência de isolação: 100M Ohm em 500 VDC
Força dielétrica: 500 VDC para 1 minuto
Caixa de engrenagens
Abrigando o material: Metal
Carregamento na saída: Rolamentos de esferas
Carga de Max.Radial (12mm da flange): ≤250N
Carga axial de Max.Shaft: ≤100N
Jogo radial do eixo (próximo para flangear): ≤0.08m
Jogo axial do eixo: ≤0.4mm
Folga na Nenhum-carga: ≤2.5°
Comprimento do motor | Comprimento da caixa de engrenagens | Raio | Eficiência | ||
41 milímetros 54 milímetros 76 milímetros 83 milímetros 100 milímetros |
48 milímetros | 3,6 | 90% | ||
4,25 | |||||
60 milímetros | 12,96 | 80% | |||
15,3 | |||||
18,1 | |||||
72 milímetros | 46,66 | 70% | |||
55,08 | |||||
65,025 | |||||
76,77 |
