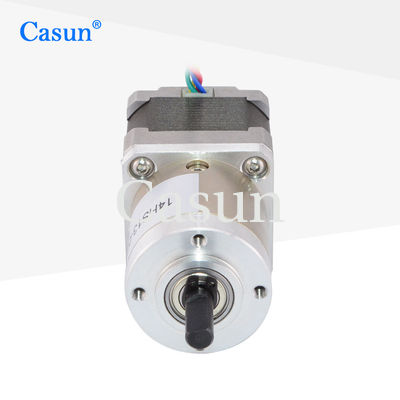

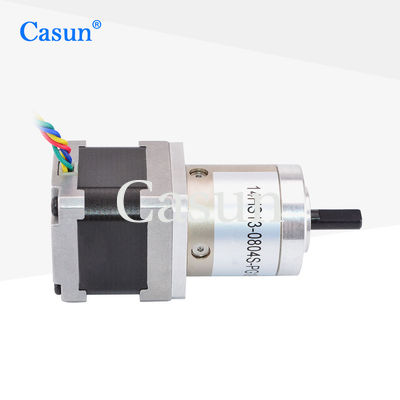

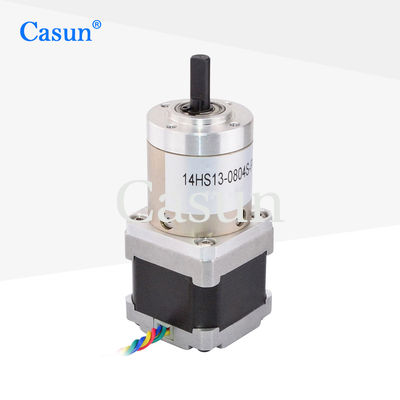

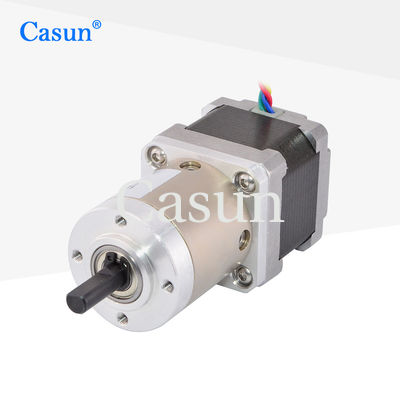

o NEMA 14 de 6.8V 1A alinhou o motor do motor deslizante 180mN.M Planetary Gear Reducer

o NEMA 14 de 6.8V 1A alinhou o motor do motor deslizante 180mN.M Planetary Gear Reducer

Nome da marca:	Casun
Número do modelo:	P35SHD4118-19G
moq:	1 unidade
Preço:	$18.9-$24
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Ângulo de Steper:

1.8degree

Fase:

Tensão nominal:

6.8V

Taxa atual:

Torque de retenção:

180mN.m

Torque do retém:

15mN.m

Razão:

19.2:1

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Carton: 38x29x18cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

NEMA 14 de 6.8V 1A

1Ao NEMA 14 alinhou o motor deslizante

motor de 180mN.M Planetary Gear Reducer

Descrição do produto

6.8V 1A NEMA 14 Motor de Passo com Engrenagem Redutor Planetário 180mN.M

O Motor de Passo com Engrenagem NEMA 14 1A com 6.8V e torque de 180 mN.m apresenta um redutor de engrenagem planetária de alta eficiência com uma relação de redução de 19:1. Este motor de passo NEMA 14 14HS13-0804S-PG19 oferece um poderoso torque de retenção em um design compacto de motor de passo híbrido de 42mm.

Use com um driver de micropasso para reduzir a vibração e alcançar maior resolução de passo. Escolha entre versões básicas ou solicite configurações personalizadas para atender às suas necessidades específicas.

Principais Características

Versões bipolares ou unipolares disponíveis
Construção de motor de passo híbrido
Disponível em versões de eixo único ou duplo
Aprovado pela CE e RoHS
Personalizações disponíveis mediante solicitação

Dimensões

Especificações do Motor

Ângulo de Passo	1.8°
Tamanho do Quadro	35 mm
Número de Fases	2 Fases
Corrente Nominal	1.0 A
Torque de Retenção	180 mN.m
Resistência	6.8 ohm
Indutância	10 mH
Inércia do Rotor	180 g-cm²
Peso do Motor	0.4 kg
Relação de Redução da Engrenagem	19.2:1
Conexão	Bipolar

Especificações de Operação

Motor

Ângulo de Passo	1.8°
Temperatura Máxima	80°C máximo
Temperatura Ambiente	-20°C a 50°C
Temperatura de Armazenamento	-20°C a 100°C
Faixa de Umidade	85% ou menos, sem condensação
Isolamento do Fio Magnético	Classe B 130°C
Resistência de Isolamento	100M Ohm a 500 VDC
Rigidez Dielétrica	500 VDC por 1 min

Caixa de Engrenagens

Material da Carcaça	Metal
Rolamento na Saída	Rolamentos de Esferas
Carga Radial Máx. (12mm da flange)	≤80N
Carga Axial Máx. do Eixo	≤30N
Folga Radial do Eixo (próximo à flange)	≤0.06m
Folga Axial do Eixo	≤0.3mm
Folga sem Carga	≤1.5°

Submodelos

Comprimento do Motor	Comprimento da Caixa de Engrenagens	Relação	Eficiência
26 mm
34 mm
40 mm	29.1 mm	3.71	90%
	36.8 mm	13.76	80%
	44.6 mm	51	70%
		71
		99.5
		139

Opções Disponíveis

Encoder

Freio

Caixa de Engrenagens

Eixo

Personalização Disponível: Se o nosso motor padrão não atender às suas necessidades, podemos personalizar o motor de acordo com seus requisitos. O conteúdo personalizado inclui, mas não se limita a, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.
