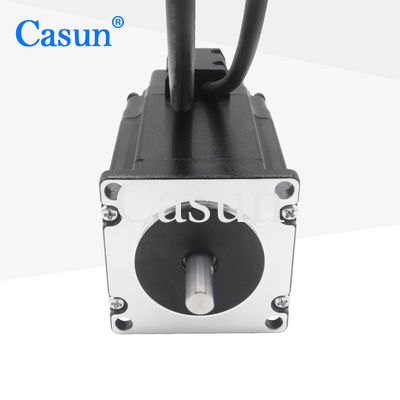

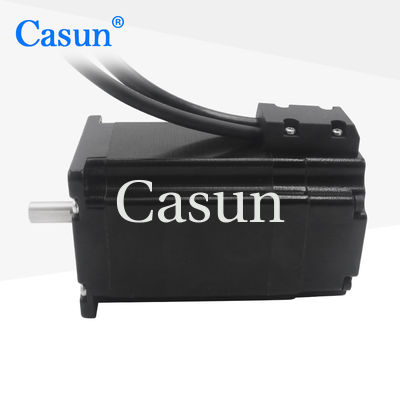

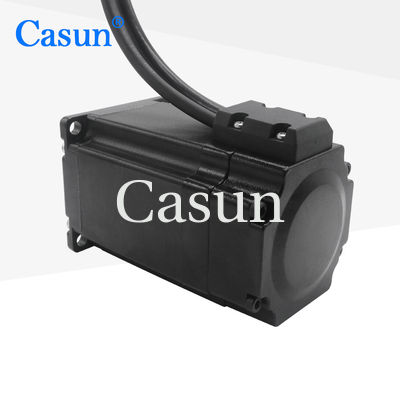

Motor deslizante híbrido fechado do motor 2500ppr do laço do NEMA 23 de 2NM 76mm

Motor deslizante híbrido fechado do motor 2500ppr do laço do NEMA 23 de 2NM 76mm

Nome da marca:	Casun
Número do modelo:	57SHD4816-20BQH
moq:	1 unidade
Preço:	$23.94-$28.34
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Cor:

Preto

Atual:

3AMP

Torque de retenção:

2000mN.m

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Caixa: 38x29xc14m

Destacar:

motor do laço fechado do NEMA 23 de 76mm

2NM motor do laço fechado do NEMA 23

motor 2500ppr deslizante híbrido

Descrição do produto

Nema 23 Motor passo a passo de circuito fechado 57X57MM 76mm Motor passo a passo de 2.0NM 2500ppr Motor passo a passo híbrido de circuito fechado

A série de motores híbridos passo a passo de 42 mm oferece um torque de retenção poderoso em uma variedade de tamanhos.

Utilização com um controlador de micro-passo para reduzir a vibração e obter uma resolução de passo mais elevada.

Escolha uma versão de base ou solicite a sua própria configuração personalizada.

Características:

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Personalizações a pedido

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	3 Amp
Torque de retenção	2000 mN.m
Resistência	0.95 ohm
Indutividade	30,6 mH
Inercia do rotor	460 g-cm2
Peso do motor	1.1 kg
Aço D	20 mm
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Desvio radial do eixo:0.02 Max. (450 g de carga)

Função do eixo:0.08 Max. (450 g de carga)

Força radial máxima: 28 N (20 mm da flange)

Força axial máxima):10N

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Comprimento do corpo	Diâmetro do parafuso	Pico	Comprimento do parafuso
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20 a 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

Motor deslizante híbrido fechado do motor 2500ppr do laço do NEMA 23 de 2NM 76mm 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
