Luz alta:
NEMA 17 de 42x42x48mm
, o NEMA 17 de 48mm alinhou o motor deslizante
, Fase 3.6V RoHS do motor deslizante 2
o paso do motor de 42x42x48mm um NEMA 17 do paso 3.6V alinhou o motor deslizante impressora do código de barras de RoHS de 2 fases
O NEMA 17 alinhou a fase 3.6V do motor deslizante 2 do 27:1 da relação do motor deslizante 42x42x48mm

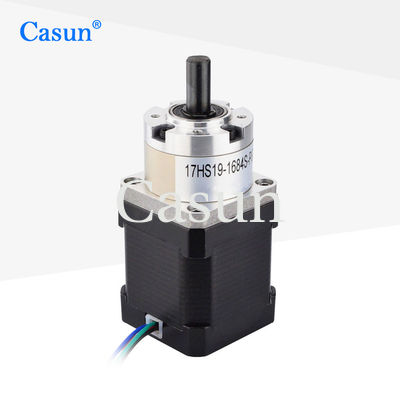

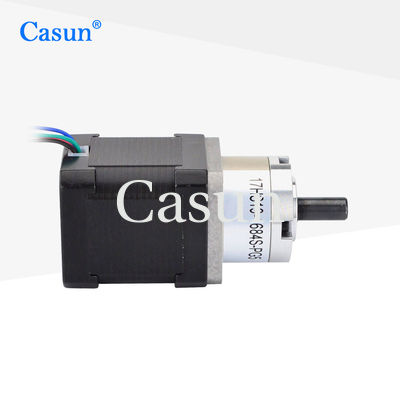

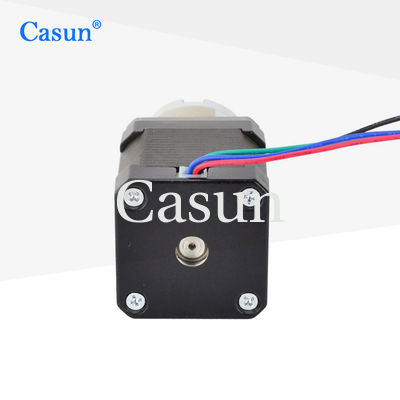

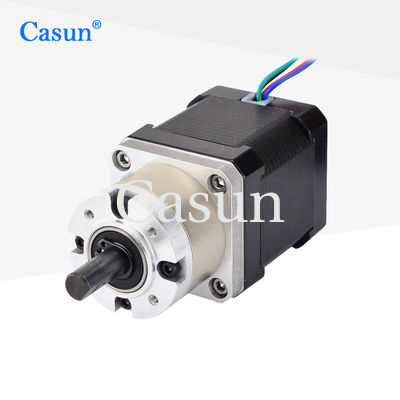

42x42x48mm 1,8 graus 2 motor deslizante do redutor da engrenagem do Nema 17 do 27:1 42SHD0423-27G da relação da fase
A série 42mm híbrida do motor deslizante oferece o torque guardando poderoso em uma variedade de tamanhos.
Use com um motorista microstepping para reduzir a vibração e conseguir uma definição mais alta da etapa.
Escolha uma versão da linha de base ou peça sua própria configuração personalizada.
Características:
-
Versões bipolares ou unipolares disponíveis
-
Construção deslizante híbrida
-
Disponível em versões simples ou duplos do eixo
-
O CE e RoHS aprovaram
-
Personalizações a pedido
Especificações do motor
|
Anjo da etapa
|
° 1,8
|
|
Tamanho de Fram
|
42 milímetros
|
|
Número de fase
|
2 - fase
|
|
Corrente avaliado
|
1,5 A
|
|
Guardando o torque
|
6,4 N.m
|
|
Resistência
|
hm 5
|
|
Indutância
|
2,4 mH
|
|
Inércia do rotor
|
² 72 g-cm
|
|
Peso do motor
|
0,7 quilogramas
|
|
Relação de redução da engrenagem
|
27:1
|
|
Conexão
|
Bipolar
|
Especificações de funcionamento
Motor
Ângulo da etapa: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiental: -20 °C a 50°C
Temperatura de armazenamento -20: °C a 100°C
Escala de umidade (%): 85% ou menos, não-condensando-se
Isolação do fio do ímã: Classe B 130 DEG C
Resistência de isolação: 100M Ohm em 500 VDC
Força dielétrica: 500 VDC para 1 minuto
Caixa de engrenagens
Abrigando o material: Metal
Carregamento na saída: Rolamentos de esferas
Carga de Max.Radial (12mm da flange): ≤80N
Carga axial de Max.Shaft: ≤30N
Jogo radial do eixo (próximo para flangear): ≤0.06mm
Jogo axial do eixo: ≤0.3mm
Folga na Nenhum-carga: 1.5°
Curvas do torque
Submodels
| Comprimento do motor |
Comprimento da caixa de engrenagens |
Raio |
Eficiência |
34 milímetros
40 milímetros
48 milímetros
60 milímetros |
27,2 milímetros |
3,71 |
90% |
| 5,18 |
| 35 milímetros |
13,76 |
80% |
| 19,2 |
| 26,8 |
| 42,7 milímetros |
51 |
70% |
| 71 |
| 99,5 |
| 139 |
Transferência
Se nosso motor padrão não pode encontrar suas necessidades,
nós podemos personalizar o motor de acordo com suas necessidades
O índice personalizado inclui mas não é limitado aos eixos especiais, parâmetros de enrolamento, dimensões da instalação, conduz fios com exigências especiais, conectores, etc.
FAQ
1. quem são nós?
Nós somos baseados em Guangdong, China, começamos desde 2011, vendemos ao mercado interno (63,00%), Europa ocidental (12,00%), America do Norte (9,00%), Ásia oriental (8,00%), Europa do Norte (2,00%), Europa Oriental (00,00%), 3Sudeste Asiático (00,00%), Oceania (00,00%), leste meados de (00,00%), TB0 0N Europa do Sul (00,00%), 3Sul da Ásia (00,00%). Há total sobre 51-100 pessoas em nosso escritório.
2. como podemos nós garantir a qualidade?
Sempre uma amostra da pre-produção antes da produção em massa;
Inspeção sempre final antes da expedição;
3.what pode você comprar de nós?
Motor deslizante, motor de BLDC
4. por que deve você comprar de nós não de outros fornecedores?
Nós somos especializados em produzir e em vender motores deslizantes por mais de 11 anos.
5. que serviços podemos nós proporcionar?
Condições de entrega aceitadas: CORRENTE DE RELÓGIO, CFR, CIF, EXW, entrega expressa;
Moeda aceitada do pagamento: USD, CNY;
Tipo aceitado do pagamento: T/T, L/C, D/P D/A, Paypal;
Língua falada: Inglês, chinês, japonês
Opções:
Codificador | Freio | Caixa de engrenagens | Eixo
Clique por favor “conseguem o botão de umas citações” abaixo dizer-nos suas exigências.
