Lugar de origem | China |
Marca | Casun |
Certificação | CE,ROHS,ISO |
Model Number | 20SHD0302-83T1 |

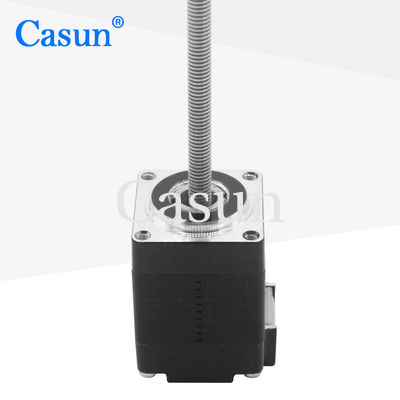

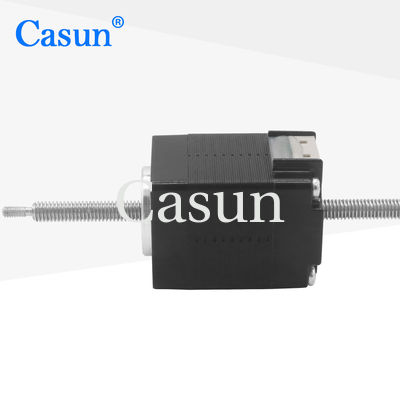

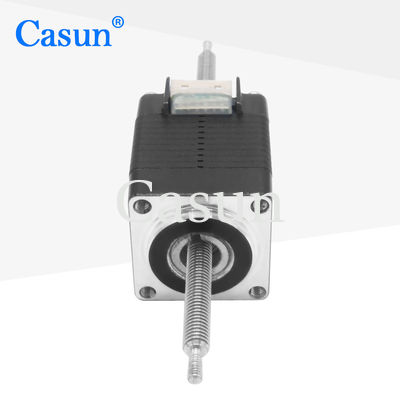

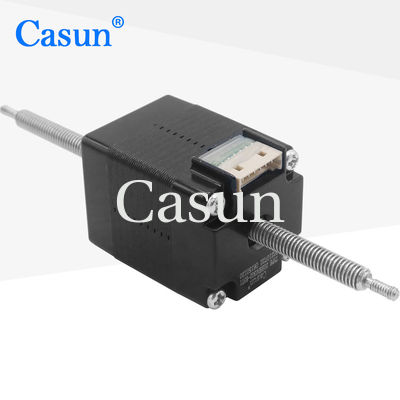

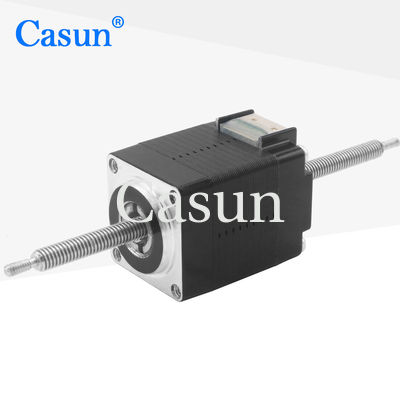

Motor Nema8 deslizante não prisioneiro através do motor de piso do motor 20mmx20mm do parafuso com o parafuso para a máquina de trituração do CNC de STM
A série 20mm híbrida do motor deslizante oferece o torque guardando poderoso em uma variedade de tamanhos.
Use com um motorista microstepping para reduzir a vibração e conseguir uma definição mais alta da etapa.
Escolha uma versão da linha de base ou peça sua própria configuração personalizada.
Características:
Anjo da etapa
|
° 1,8 |
Tamanho de Fram
|
20 milímetros |
Número de fase
|
2 - fase |
Corrente avaliado
|
0.5Amp |
Guardando o torque
|
15mN.m |
Resistência
|
5.1ohm |
Indutância
|
1.5mH |
Inércia do rotor
|
² 2g-cm |
Peso do motor
|
0.08kg |
Parafuso movimentador
|
Tr3.35X0.6096 |
Conexão
|
Bipolar |
Ângulo da etapa: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiental: -20 °C a 50°C
Temperatura de armazenamento -20: °C a 100°C
Escala de umidade (%): 85% ou menos, não-condensando-se
Isolação do fio do ímã: Classe B 130 DEG C
Resistência de isolação: 100M Ohm em 500 VDC
Força dielétrica: 500 VDC para 1 minuto
Jogo radial do eixo: 0.02Max. (450g-load)
Jogo axial do eixo: 0.08Max. (450g-load)
Força radial máxima: 28N (20mm da flange)
Força axial máxima): 10N
Modelo | Guardando o torque | Ângulo da etapa | Comprimento do motor | Tipo de eixo | Corrente avaliado |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D Shaft-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D Shaft-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D Shaft-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D Shaft-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D Shaft-24mm | 2.1A |
Comprimento de corpo | Diâmetro do parafuso | Passo | Comprimento do parafuso | ||
20 milímetros 34 milímetros 40 milímetros 48 milímetros 60 milímetros |
5 | 2 | 20-1000 milímetros | ||
8 | |||||
6,35 | 1,27 | ||||
3,175 | |||||
6,35 | |||||
6,5 | 3 | ||||
6,35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
