5A fonte de alimentação 1 Mach3 do motorista 4 do motor 4 do jogo 4 do motor deslizante de laço fechado do NEMA 34

5A fonte de alimentação 1 Mach3 do motorista 4 do motor 4 do jogo 4 do motor deslizante de laço fechado do NEMA 34

Nome da marca:	Casun
Número do modelo:	86HS12N+HB860H
moq:	1 unidade
Preço:	$443-$450
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Passo anjo:

1.2°

Torque de retenção:

12 N.M.

Atual:

Comprimento do motor:

188mm

Haste:

comprimento de 33mm

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

Motor deslizante de laço fechado do NEMA 34

5A fechou o motor deslizante de laço

Descrição do produto

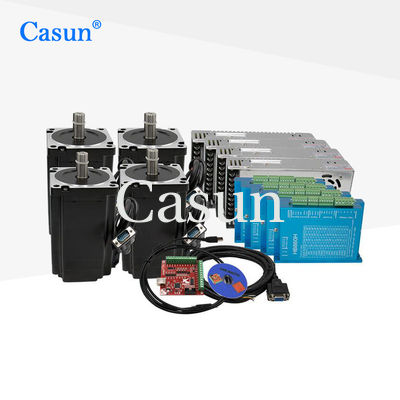

5A 86*86*188mm NEMA 34 Kit de motor passo-a-passo de circuito fechado 4 motor + 4 condutor + 4 fonte de alimentação + 1 mach3

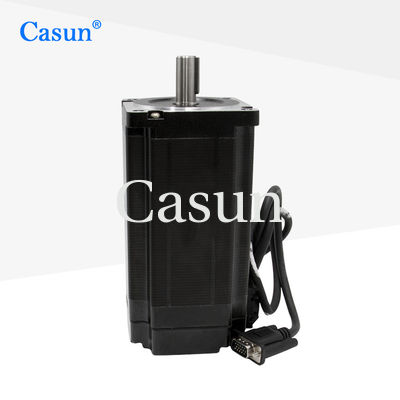

NEMA 34 Motor passo a passo com codificador magnético 86*86*188mm 5A

A série de motores stepper híbridos de 86 mm oferece um torque de retenção poderoso em uma variedade de tamanhos.

Utilização com um controlador de micro-passo para reduzir a vibração e obter uma resolução de passo mais elevada.

Escolha uma versão de base ou solicite a sua própria configuração personalizada.

Características:

Alto binário e alta precisão
Para equipamentos da indústria de alta tecnologia e da indústria electrónica
Disponível em versões de eixo único ou duplo
Estabelecida na China há 12 anos e tem servido mais de 800 clientes.
Investigação e desenvolvimento profissionais

Aparência

5A fonte de alimentação 1 Mach3 do motorista 4 do motor 4 do jogo 4 do motor deslizante de laço fechado do NEMA 34 0

Dimensões

5A fonte de alimentação 1 Mach3 do motorista 4 do motor 4 do jogo 4 do motor deslizante de laço fechado do NEMA 34 1

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	86 mm
Número de fases	Fase 2
Corrente nominal	5 A
Torque de retenção	12 N.m
Resistência	1.1 ohm
Indutividade	7.5 mH
Inercia do rotor	3600 g-cm2
Peso do motor	5.5 kg
Número de leads	4
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Curvas de binário

5A fonte de alimentação 1 Mach3 do motorista 4 do motor 4 do jogo 4 do motor deslizante de laço fechado do NEMA 34 2

Submodelos

Modelo	Empresa Torque	Classificados Corrente	Resistência por fase	Indutividade por fase	Detenção torque	Rotor Inercia	Plomo Fios	Motor comprimento
Modelo	mN.m	A	Ó	mH	mN.m	g.cm2	- Não, não.	mm
60SHD4201	650	0.6	15	20	50	280	4	45
60SHD4401	1500	2.8	1	3.3	70	450	4	56
60SHD4601	3200	4.2	0.75	3.7	120	580	4	86
60SHD6602	2500	3	1.55	3.7	120	580	4	86

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:

Codificador	Freio	Caixa de engrenagens	Fator de pressão

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
