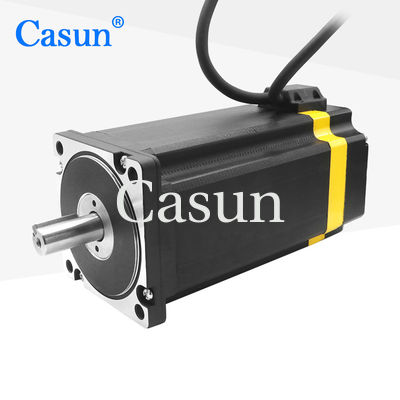

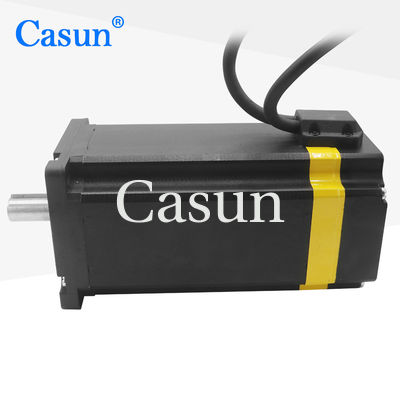

Motor deslizante fechado da C.C. 6A do motor 86X86mm 8.5Nm 3.24V do laço de Casun NEMA34 para o CNC
C.C. híbrida do eixo 2.5A 3V do motor deslizante 1.2Nm 25mm de laço fechado de Nema23 57MMX57MM para CNC SMT
A série 42mm híbrida do motor deslizante oferece o torque guardando poderoso em uma variedade de tamanhos.
Use com um motorista microstepping para reduzir a vibração e conseguir uma definição mais alta da etapa.
Escolha uma versão da linha de base ou peça sua própria configuração personalizada.
Características:
Anjo da etapa
|
° 1,8 |
Tamanho de Fram
|
86mm |
Número de fase
|
2 - fase |
Corrente avaliado
|
6 ampères |
Guardando o torque
|
8.5N.m |
Resistência
|
0.54Ohm |
Indutância
|
5.0mH |
Inércia do rotor
|
² 2700g-cm |
Peso do motor
|
3,8 quilogramas |
Codificador Pulsh
|
1000 |
Conexão
|
Bipolar |
Motor
Ângulo da etapa: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiental: -20 °C a 50°C
Temperatura de armazenamento -20: °C a 100°C
Escala de umidade (%): 85% ou menos, não-condensando-se
Isolação do fio do ímã: Classe B 130 DEG C
Resistência de isolação: 100M Ohm em 500 VDC
Força dielétrica: 500 VDC para 1 minuto
Codificador
Tensão: 5 v
Saída: + A - B + B -
Modelo | Guardando o torque | Ângulo da etapa | Comprimento | Tipo de eixo | Corrente avaliado |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D Shaft-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D Shaft-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D Shaft-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D Shaft-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D Shaft-24mm | 2.1A |
