Parafuso movimentador não prisioneiro linear Tr6.35 35mm de motor deslizante do Nema 14 para o equipamento da automatização

Parafuso movimentador não prisioneiro linear Tr6.35 35mm de motor deslizante do Nema 14 para o equipamento da automatização

Nome da marca:	Casun
Número do modelo:	P35SHD4150-257T4
moq:	1 unidade
Preço:	$9.68-$16
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Caixa: 38x29xc14m

Destacar:

Motor deslizante não prisioneiro do Nema 14

Parafuso movimentador não prisioneiro de motor deslizante

Descrição do produto

Motor de passo linear da Casun Nema 14 motor passo de parafuso de chumbo não cativo 35x35x34mm Tr6.35 35mm para equipamentos de automação

Nema 14 Motor passo-a-passo não cativo de 34 mm Tr6.35 Vira de chumbo passo-a-passo motor passo-a-passo linear de 35 mm

A série de motores de passo híbrido de 35 mm oferece um torque de retenção poderoso em uma variedade de tamanhos.

Utilização com um controlador de micro-passo para reduzir a vibração e obter uma resolução de passo mais elevada.

Escolha uma versão de base ou solicite a sua própria configuração personalizada.

Características:

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Personalizações a pedido

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	35 mm
Número de fases	Fase 2
Corrente nominal	1.0A
Torque de retenção	190 mN.m
Resistência	3.5 mm
Indutividade	30,6 mH
Inercia do rotor	20 g-cm2
Peso do motor	0.18 kg

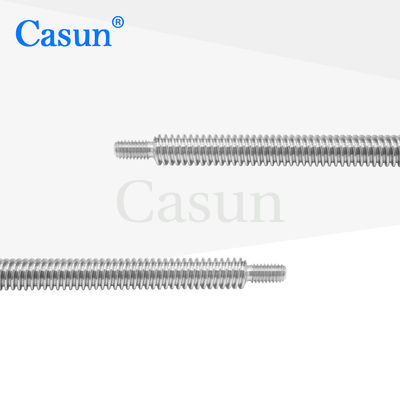

Parafusos de chumbo	Tr6.35X2.4384
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Desvio radial do eixo:0.02 Max. (450 g de carga)

Função do eixo:0.08 Max. (450 g de carga)

Força radial máxima: 28 N (20 mm da flange)

Força axial máxima):10N

Curvas de binário

Submodelos

Modelo	Torque de retenção	- Não.p Ângulo	Duração	Tipo de eixo	Corrente nominal
35SHD0307-20	80mN.m	10,8°	20 mm	Eixo redondo 20 mm	0.4A
35SHD0001-20	100 mN.m	10,8°	26 mm	Eixo redondo 20 mm	0.4A
O número de veículos deve ser indicado.	150 mN.m.	10,8°	34 mm	D eixo 20 mm	0.75A
O número de veículos deve ser indicado.	280 mN.m	10,8°	40 mm	D eixo 20 mm	0.5A

Comprimento do corpo	Diâmetro do parafuso	Pico	Comprimento do parafuso
20 mm 26 mm 34 mm 40 mm 50 mm	5	2	20 a 1000 mm
		4
	5.56	9.7536
	6.35	6.35

	6.5	3

	8	2

	M5	1.6

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

Parafuso movimentador não prisioneiro linear Tr6.35 35mm de motor deslizante do Nema 14 para o equipamento da automatização 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
