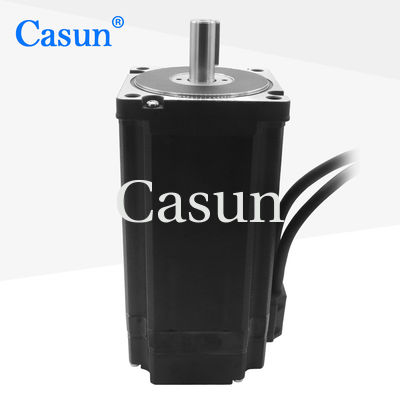

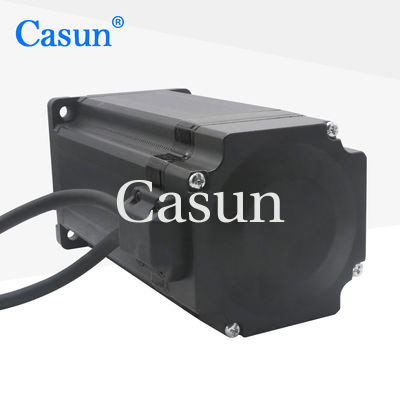

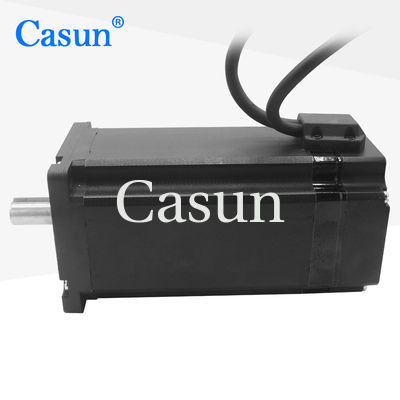

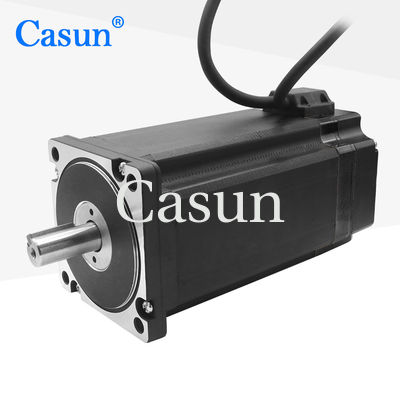

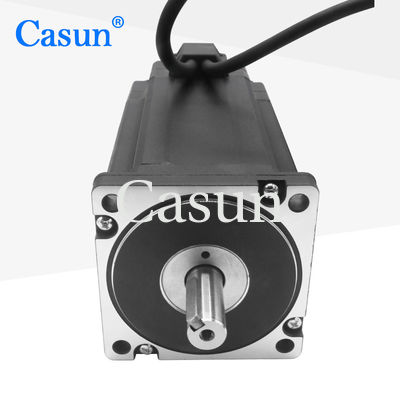

NEMA 34 Motor a passo de circuito fechado 8686176mm 24V para equipamento médico kit CNC

NEMA 34 Motor a passo de circuito fechado 8686176mm 24V para equipamento médico kit CNC

Nome da marca:	Casun
Número do modelo:	86SHD4509-34QH
moq:	1pc
Preço:	$49-$59
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Corpo:

150 mm

Corrente:

6 ampères

Torque de retenção:

12 N.M.

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Caixa: 38x29x18cm

Destacar:

Motor híbrido do laço fechado do NEMA 34

motor híbrido do laço fechado do comprimento de 150mm

Descrição do produto

A série de motores stepper híbridos de 86 mm oferece um torque de retenção poderoso em uma variedade de tamanhos.

Utilização com um controlador de micro-passo para reduzir a vibração e obter uma resolução de passo mais elevada.

Escolha uma versão de base ou solicite a sua própria configuração personalizada.

Características:

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Personalizações a pedido

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	86 mm
Número de fases	Fase 2
Corrente nominal	6 Amp
Torque de retenção	12 N.m
Resistência	0.69 mm
Indutividade	7.2 mH
Inercia do rotor	3600 g-cm2
Peso do motor	5.5 kg
Pulso de codificação	1000
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Codificador

Voltagem: 5 v

Output: A + A - B + B - Z + Z -

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Duração	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

NEMA 34 Motor a passo de circuito fechado 86*86*176mm 24V para equipamento médico kit CNC 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
