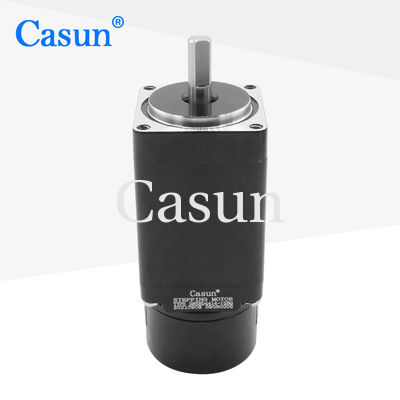

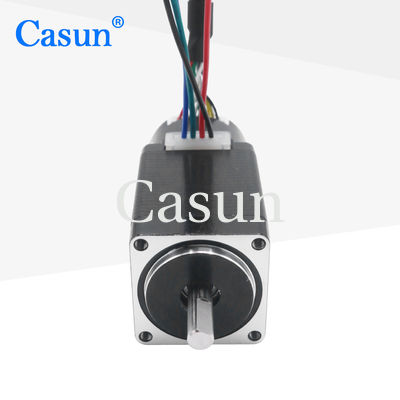

Motor de passo híbrido Casun nema 818mN.m 20x20x30mm motor de passo com codificador
Motor de passo de circuito fechado Nema 8 18 mN.m 0,45 Amp com codificador
O design de circuito fechado do motor de passo Nema 8 com codificador permite fornecer controle de movimento preciso e preciso, com risco mínimo de etapas perdidas ou erros de posicionamento.O codificador fornece feedback ao sistema de controle, permitindo corrigir quaisquer erros em tempo real e garantir que o motor esteja sempre na posição correta.
Características:
Passo Anjo
|
1,8° |
Tamanho do quadro
|
20mm |
Número de Fase
|
2 Fase |
Corrente Nominal
|
0,6Amp |
Torque de Retenção
|
18mN.m |
Resistência
|
- hum |
Indutância
|
-mH |
Inércia do Rotor
|
-g-cm² |
Peso do motor
|
0,06kg |
Pulso do Codificador
|
2000 |
Conexão
|
Bipolar |
Motor
Ângulo do passo: 1,8°
Temperatura máxima: 80°C máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenamento -20: °C a 100 °C
Faixa de umidade (%): 85% ou menos, sem condensação
Isolamento do fio magnético: Classe B 130 graus C
Resistência de isolamento: 100M Ohm a 500 VDC
Resistência dielétrica: 500 VDC por 1 min
Codificador
Tensão: 5 V
Saída: A + A - B + B - Z + Z -
Modelo | Torque de Retenção | Ângulo de passo | Comprimento | Tipo de Eixo | Corrente Nominal |
42SHD4950 | 0,13Nm | 1,8° | 20mm | Eixo D-20mm | 1,0A |
42SHD4003 | 0,26Nm | 1,8° | 34mm | Eixo D-20mm | 0,4A |
42SHD0261 | 0,45Nm | 1,8° | 40mm | Eixo D-20mm | 1,68A |
42SHD4425 | 0,59Nm | 1,8° | 48mm | Eixo D-24mm | 2,0A |
42SHD4813 | 0,8Nm | 1,8° | 60mm | Eixo D-24mm | 2.1A |
