Lugar de origem | China |
Marca | Casun |
Certificação | CE,ROHS,ISO |
Número do modelo | P28SHD4750-2AL2 |

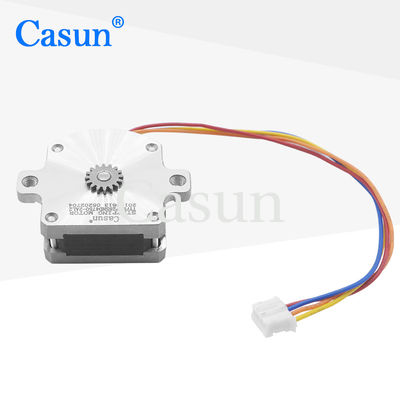

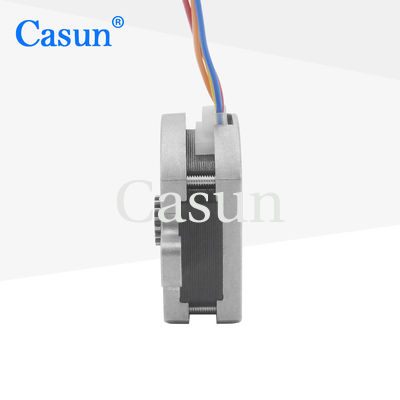

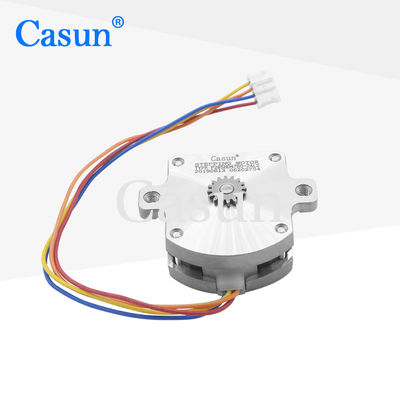

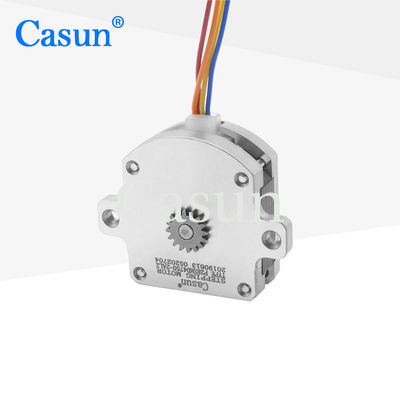

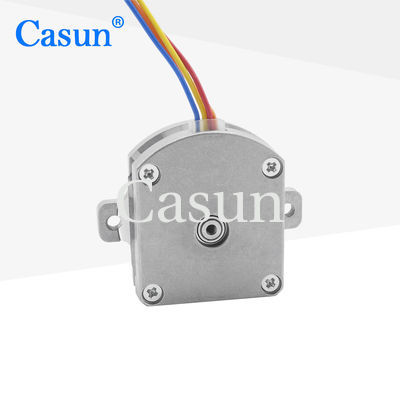

0,5A CASUN Flat Nema 11 Motor de Passo 25mN.m Motor de Passo para Máquina SMT com CE
Motor de passo para panquecas Micro motor de passo plano, 1,8 graus, 0,5 A, 25mN.m
Em uma variedade de tamanhos, a série Hybrid Stepper Motor fornece forte torque de retenção.
Para diminuir a vibração e obter uma maior resolução de passo, use com um driver de micropasso.
Selecione uma versão padrão ou solicite uma versão especialmente configurada.
Características:
Passo Anjo
|
1,8° |
Tamanho do quadro
|
28mm |
Número de Fase
|
2 Fase |
Corrente Nominal
|
0,5Amp |
Torque de Retenção
|
25 mN.m |
Resistência
|
3,1 horas |
Indutância
|
0,95mH |
Inércia do Rotor
|
2 g-cm² |
Peso do motor
|
40g |
Número de leads
|
4 |
Conexão
|
Bipolar |
Ângulo do passo: 1,8°
Temperatura máxima: 80°C máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenamento -20: °C a 100 °C
Faixa de umidade (%): 85% ou menos, sem condensação
Isolamento do fio magnético: Classe B 130 graus C
Resistência de isolamento: 100M Ohm a 500 VDC
Resistência dielétrica: 500 VDC por 1 min
Modelo | Comprimento do Motor | Atual | Torque de Retenção | |
P28SHD4611 | 9,5 mm | 0,5A | 16mN.m | |
P28SHD4701 | 10,6 mm | 0,5A | 20mN.m | |
P28SHD4750 | 13-15mm | 0,5A | 25mN.m | |
P28SHD4950 | 17,9 mm | 0,5A | 35mN.m | |
