Lugar de origem | China |
Marca | Casun |
Certificação | CE,ROHS,ISO |
Número do modelo | 35SHD0310-51G |

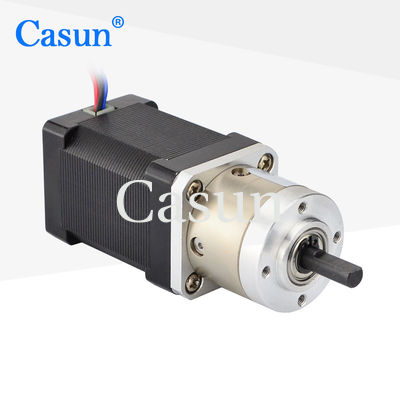

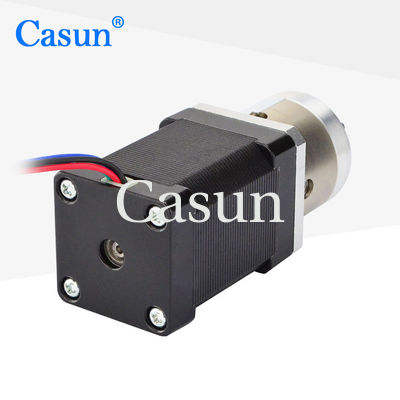

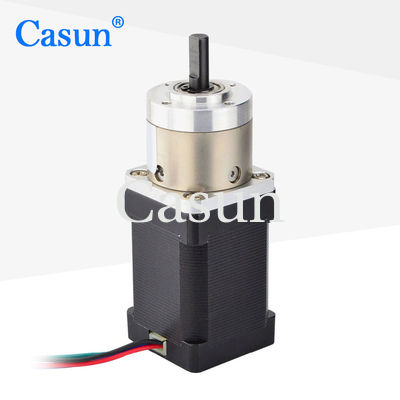

Caixa de engrenagens planetária Casun Steppr Motor 35 mm NEMA 14 relação de redutor 51: 1 motor de passo de engrenagem
O motor de passo de 35 mm 4,05 V com caixa de engrenagens planetárias é um tipo de motor de passo com engrenagem.Aqui estão algumas das principais características deste motor:
Motor de passo: O motor é um tipo de motor de passo, o que significa que ele opera movendo-se em etapas precisas, em vez de girar continuamente.Os motores de passo são comumente usados em aplicações que requerem posicionamento e controle precisos.
Caixa de engrenagens: O motor possui uma caixa de engrenagens planetárias acoplada a ele, que proporciona uma redução de marcha para aumentar o torque e diminuir a velocidade.As caixas de engrenagens planetárias são comumente usadas em aplicações onde alto torque e precisão são necessários.
Tamanho: O motor tem um diâmetro de 35mm e é relativamente compacto, tornando-o adequado para uso em pequenos espaços.
Tensão: O motor opera a uma tensão de 4,05 V, que é relativamente baixa em comparação com alguns outros motores de passo.Isso pode torná-lo uma boa escolha para aplicações em que é necessária baixa tensão.
Torque de retenção: O torque de retenção do motor depende do modelo específico e das condições de operação, mas normalmente varia de 20 Ncm a 30 Ncm.
Características:
Passo Anjo
|
1,8° |
Tamanho do quadro
|
35mm |
Número de Fase
|
2 Fase |
Corrente Nominal
|
1,5 A |
Torque de Retenção
|
35 mN.m |
Resistência
|
-om |
Indutância
|
-mH |
Inércia do Rotor
|
-g-cm² |
Peso do motor
|
0,3kg |
Taxa de Redução de Engrenagem
|
51:1 |
Conexão
|
Bipolar |
Motor
Ângulo do passo: 1,8°
Temperatura máxima: 80°C máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenamento -20: °C a 100 °C
Faixa de umidade (%): 85% ou menos, sem condensação
Isolamento do fio magnético: Classe B 130 graus C
Resistência de isolamento: 100M Ohm a 500 VDC
Resistência dielétrica: 500 VDC por 1 min
Caixa de velocidade
Material do Invólucro: Metal
Rolamento na Saída: Rolamentos de Esferas
Carga radial máx.(12mm do flange):≤80N
Carga axial máx. do eixo:≤30N
Folga radial do eixo (próximo ao flange):≤0,06 mm
Jogo Axial do Eixo:≤0,3mm
Folga sem carga: 1,5°
Comprimento do Motor | Comprimento da caixa de engrenagens | raio | Eficiência | ||
34 mm 40mm 48 mm 60mm |
27,2 mm | 3.71 | 90% | ||
5.18 | |||||
35mm | 13.76 | 80% | |||
19.2 | |||||
26,8 | |||||
42,7 mm | 51 | 70% | |||
71 | |||||
99,5 | |||||
139 |
