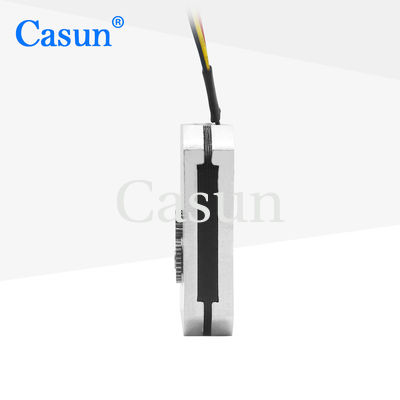

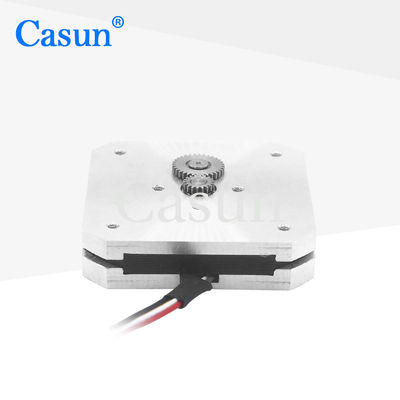

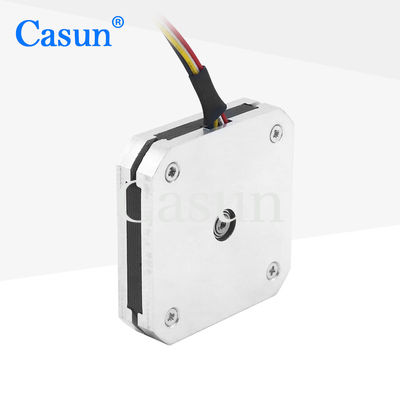

Motor de passo Casun Pancake 57x57x13mm plano com motor de passo alto

Motor de passo Casun Pancake 57x57x13mm plano com motor de passo alto

Nome da marca:	Casun
Número do modelo:	42SHY4102-2A1
moq:	1pc
Preço:	$8-$10.84
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

prouct:

nema57

Guardando o torque:

36mN.m

Corrente avaliado:

0.5A

Tensão:

C.C. 5.2V

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Caixa: 36x29x14cm

Destacar:

Motor de passo de panqueca 57x57x13mm

Motor de passo de panqueca plano

Descrição do produto

Motor de passo de panqueca Casun 57x57x13mm motor de passo plano com motor de passo alto

Motor de passo plano NEMA17 42mmx42mmx19.8mm motor de passo de panqueca para robótica de equipamentos médicos de beleza

A série Hybrid Stepper Motor oferece um poderoso torque de retenção em uma variedade de tamanhos.

Use com um driver de micropasso para reduzir a vibração e obter maior resolução de passo.

Escolha uma versão de linha de base ou solicite sua própria configuração personalizada.

Características:

Versões bipolares ou unipolares disponíveis
Construção de passo híbrido
Disponível em versões de eixo simples ou duplo
CE e RoHS aprovados
Customizações a pedido

Dimensões

Motor de passo Casun Pancake 57x57x13mm plano com motor de passo alto 2

Especificações do motor

Passo Anjo	1,8°
Tamanho do quadro	42mm
Número de Fase	2 Fase
Corrente Nominal	0,5A
Torque de Retenção	36mN.m
Resistência	3,5 horas
Indutância	1,8mH
Inércia do Rotor	12 g-cm²
Peso do motor	0,06kg
Número de leads	4
Conexão	Bipolar

Especificações operacionais

Ângulo do passo: 1,8°

Temperatura máxima: 80°C máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenamento -20: °C a 100 °C

Faixa de umidade (%): 85% ou menos, sem condensação

Isolamento do fio magnético: Classe B 130 graus C

Resistência de isolamento: 100M Ohm a 500 VDC

Resistência dielétrica: 500 VDC por 1 min

Curvas de Torque

Submodelos

Modelo	Comprimento do Motor	Atual	Torque de Retenção

P28SHD4611	9,5 mm	0,5A	16mN.m

P28SHD4701	10,6 mm	0,5A	20mN.m

P28SHD4750	13-15mm	0,5A	25mN.m

P28SHD4950	17,9 mm	0,5A	35mN.m

Download

Se nosso motor padrão não atender às suas necessidades,

podemos personalizar o motor de acordo com suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios condutores com requisitos especiais, conectores, etc.

Opções:
Codificador |Freio |Caixa de engrenagens |Haste

Motor de passo Casun Pancake 57x57x13mm plano com motor de passo alto 3

Por favor, clique no botão "Faça uma cotação"botão abaixo para nos dizer suas necessidades.
