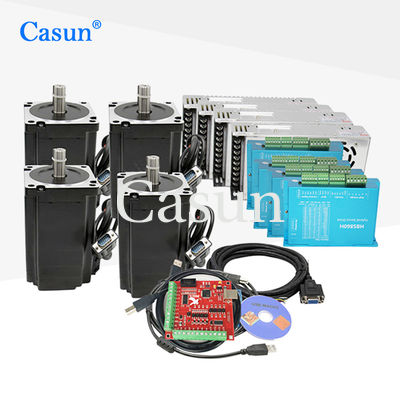

fonte de alimentação Mach3 de Kit Driver do motor deslizante de laço fechado do NEMA 34 do jogo 86x86x107mm 4.5N.M da máquina do laser

fonte de alimentação Mach3 de Kit Driver do motor deslizante de laço fechado do NEMA 34 do jogo 86x86x107mm 4.5N.M da máquina do laser

Nome da marca:	Casun
Número do modelo:	86HSE4N+HBS860H
moq:	1 unidade
Preço:	$100-$140
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Passo anjo:

1,8°

Torque de retenção:

4.5N.m

Atual:

4.2a

Comprimento do motor:

107mm

Haste:

comprimento de 33mm

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

Motor deslizante de laço fechado do NEMA 34

Motor de 4.5N.M Closed Loop Stepper

Descrição do produto

NEMA 34 4.5N.m Kit de motor passo a passo de circuito fechado Kit de motor passo a passo + condutor + PSU + mach3 cnc kit

NEMA 34 Motor passo a passo com codificador magnético 86*86*107mm 4.2A

A série de motores stepper híbridos de 86 mm oferece um torque de retenção poderoso em uma variedade de tamanhos.

Utilização com um controlador de micro-passo para reduzir a vibração e obter uma resolução de passo mais elevada.

Escolha uma versão de base ou solicite a sua própria configuração personalizada.

Características:

Alto binário e alta precisão
Para equipamentos da indústria de alta tecnologia e da indústria electrónica
Disponível em versões de eixo único ou duplo
Estabelecida na China há 12 anos e tem servido mais de 800 clientes.
Investigação e desenvolvimento profissionais

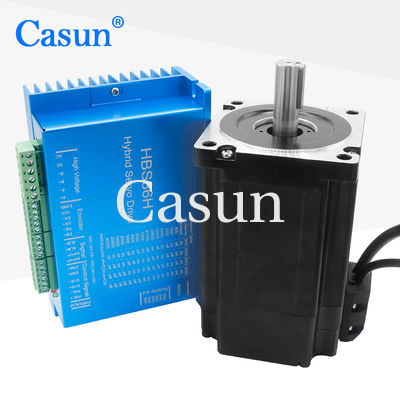

Aparência

fonte de alimentação Mach3 de Kit Driver do motor deslizante de laço fechado do NEMA 34 do jogo 86x86x107mm 4.5N.M da máquina do laser 0

Dimensões

fonte de alimentação Mach3 de Kit Driver do motor deslizante de laço fechado do NEMA 34 do jogo 86x86x107mm 4.5N.M da máquina do laser 1

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	86 mm
Número de fases	Fase 2
Corrente nominal	4.2 A
Torque de retenção	4.5 N.m.
Resistência	- Ohm
Indutividade	-MH.
Inercia do rotor	-g-cm2
Peso do motor	2.5 kg
Número de leads	4
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Curvas de binário

fonte de alimentação Mach3 de Kit Driver do motor deslizante de laço fechado do NEMA 34 do jogo 86x86x107mm 4.5N.M da máquina do laser 2

Submodelos

Modelo	Empresa Torque	Classificados Corrente	Resistência por fase	Indutividade por fase	Detenção torque	Rotor Inercia	Plomo Fios	Motor comprimento
Modelo	mN.m	A	Ó	mH	mN.m	g.cm2	- Não, não.	mm
60SHD4201	650	0.6	15	20	50	280	4	45
60SHD4401	1500	2.8	1	3.3	70	450	4	56
60SHD4601	3200	4.2	0.75	3.7	120	580	4	86
60SHD6602	2500	3	1.55	3.7	120	580	4	86

Descarregar

Os motores passo-a-passo de circuito fechado são particularmente úteis em aplicações onde o posicionamento preciso é crítico, como máquinas CNC, impressoras 3D, robótica e sistemas de automação.Oferecem um melhor desempenho, maior binário a altas velocidades e erros de posição reduzidos em comparação com os motores passo a passo tradicionais de circuito aberto.

Opções:

Codificador	Freio	Caixa de engrenagens	Fator de pressão

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
