NEMA 34 8.5N.m 3 jogos do motor deslizante de laço fechado da linha central com o codificador magnético para máquinas do CNC
O NEMA 34 refere um tamanho padrão para motores deslizantes, com um tamanho da flange de montagem de 3,4 polegadas (86 milímetros). A especificação de “8.5N.m” indica o torque guardando do motor, que é uma medida de sua capacidade para manter a posição quando sujeitado às forças externos. Neste caso, o motor tem um torque guardando de 8,5 Newton-medidores.

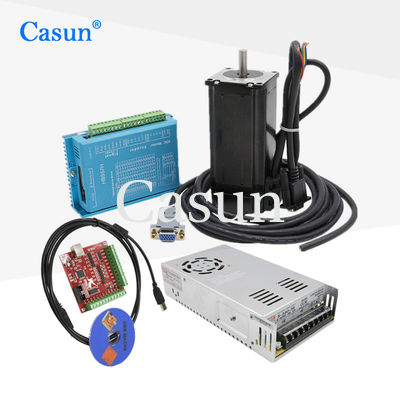

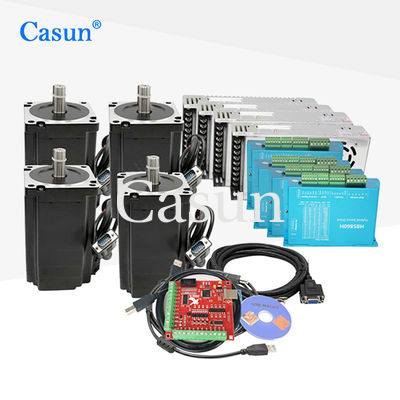

Um jogo do motor deslizante do circuito fechado de 3 linhas centrais com um codificador magnético é projetado para o uso em máquinas do CNC (controle numérico de computador). Os sistemas deslizantes do circuito fechado incorporam mecanismos de feedback, tais como codificadores, para monitorar a posição do eixo do motor e para fornecer o feedback ao sistema de controlo. Isto permite um posicionamento mais exato e a maior resistência à parada ou às etapas perdedoras, comparado aos sistemas deslizantes do aberto-laço.
O codificador magnético é um tipo de sensor de posição que usa ímãs e sensores de efeito hall para detectar a posição do eixo do motor. Fornece o feedback preciso na posição do motor, permitindo que o sistema de controlo faça ajustes no tempo real e assegure movimentos exatos.
Total, um NEMA 34 8.5N.m jogo do motor deslizante do circuito fechado de 3 linhas centrais com um codificador magnético seria apropriado para as máquinas do CNC que exigem o torque alto e capacidades de posicionamento precisas. Fornece o desempenho melhorado e a confiança comparados aos sistemas deslizantes do aberto-laço, fazendo a ideal para as aplicações onde a precisão é crucial, como o CNC que mói, distribuindo, ou a impressão 3D.
Características:
Anjo da etapa |
° 1,8 |
Tamanho de Fram |
86mm |
Número de fase |
2 - fase |
Corrente avaliado |
4,5 A |
Guardando o torque |
8.5N.m |
Resistência |
1.1ohm |
Indutância |
7,5 mH |
Inércia do rotor |
² 3600 g-cm |
Peso do motor |
1,6 quilogramas |
Número de ligações |
4 |
Conexão |
Bipolar |
Ângulo da etapa: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiental: -20 °C a 50°C
Temperatura de armazenamento -20: °C a 100°C
Escala de umidade (%): 85% ou menos, não-condensando-se
Isolação do fio do ímã: Classe B 130 DEG C
Resistência de isolação: 100M Ohm em 500 VDC
Força dielétrica: 500 VDC para 1 minuto
Modelo | Terra arrendada Torque |
Avaliado Atual |
Resistência pela fase |
Indutância pela fase |
Retém torque |
Rotor inércia |
Ligação fio |
Motor comprimento |
mN.m | Ω | mH | mN.m | ² de g.cm | Não. | milímetro | ||
60SHD4201 | 650 | 0,6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2,8 | 1 | 3,3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4,2 | 0,75 | 3,7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1,55 | 3,7 | 120 | 580 | 4 |
Transferência
Codificador |
Freio |
Caixa de engrenagens |
Eixo |
