Flat Shaft NEMA 23 Motor de passo com codificador de fase 4 3.0V 2.5A para 3 eixos 4 eixos Kit CNC

Flat Shaft NEMA 23 Motor de passo com codificador de fase 4 3.0V 2.5A para 3 eixos 4 eixos Kit CNC

Nome da marca:	Casun
Número do modelo:	57SHD0408-25BQ
moq:	1 unidade
Preço:	$3.14-$5
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Passo anjo:

1,8°

Torque de retenção:

1.2N.m

Atual:

2.5a

Comprimento do motor:

54 mm

Haste:

Comprimento liso de trituração do eixo 25mm

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

Motor a passo de eixo plano NEMA 23

4 Axis NEMA 23 Motor a passo

Descrição do produto

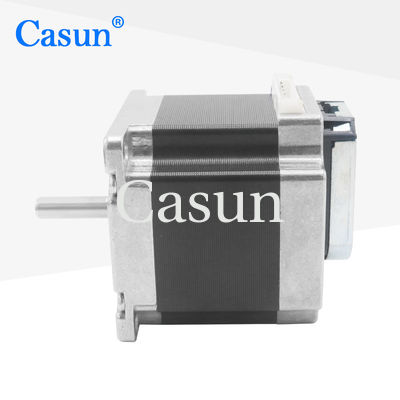

Motor de Passo NEMA 23 com Eixo Plano e Encoder 4 Fases 3.0V 2.5A para Kit CNC de 3 Eixos e 4 Eixos

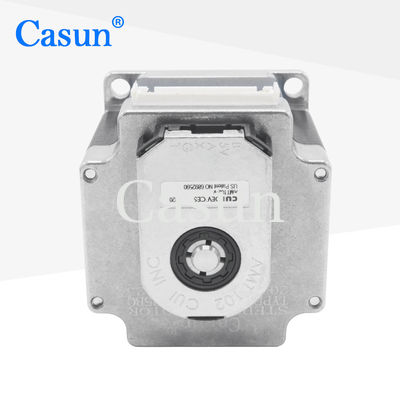

Motor de Passo NEMA 23 com Encoder 4 Fases 3.0V 2.5A para Kit CNC de 3 Eixos e 4 Eixos. O Motor de Passo Híbrido de 57mm fornece feedback de posição do encoder, permitindo que a posição do motor de passo seja corrigida e calibrada. O feedback em tempo real do encoder permite que o sistema responda mais rapidamente aos comandos de controle.

Principais Características

Alto torque e alta precisão
Múltiplas certificações internacionais
Engenheiros entrarão em contato em até 48 horas para oferecer soluções ideais
Aceita fabricação sob contrato

Especificações do Motor

Ângulo de Passo	1.8°
Tamanho do Frame	57 mm
Número de Fases	2 Fases
Corrente Nominal	2.5 A
Torque de Retenção	1.2 N.m
Resistência	1.2 ohm
Indutância	4.2 mH
Inércia do Rotor	260 g-cm²
Peso do Motor	0.6 kg
Número de Fios	4
Conexão	Bipolar

Especificações de Operação

Ângulo de Passo	1.8°
Temperatura Máxima	80°C máximo
Temperatura Ambiente	-20°C a 50°C
Temperatura de Armazenamento	-20°C a 100°C
Faixa de Umidade	85% ou menos, sem condensação
Isolamento do Fio Magnético	Classe B 130°C
Resistência de Isolamento	100M Ohm a 500 VDC
Rigidez Dielétrica	500 VDC por 1 min

Modelos Disponíveis

Modelo	Torque de Retenção	Ângulo de Passo	Comprimento	Tipo de Eixo	Corrente Nominal
57SHD4013-21B	0.6 N.m	1.8°	41 mm	Eixo D - 21 mm	1.0 A
57SHD4415-21B	1.1 N.m	1.8°	54 mm	Eixo D - 21 mm	3.0 A
57SHD4816-21B	2.0 N.m	1.8°	76 mm	Eixo D - 21 mm	3.0 A
57SHD4913-21B	2.5 N.m	1.8°	83 mm	Eixo D - 21 mm	3.0 A
57SHD4934-20B	3.0 N.m	1.8°	100 mm	Eixo D - 20 mm	3.0 A

Opções de Personalização

Se o nosso motor padrão não atender às suas necessidades, podemos personalizar o motor de acordo com seus requisitos. O conteúdo personalizado inclui, mas não se limita a, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios com requisitos especiais, conectores, etc.

Encoder

Freio

Caixa de Engrenagens

Eixo

Por favor, clique no botão "Obter cotação" abaixo para nos informar seus requisitos.
