Lugar de origem | China |
Marca | Casun |
Certificação | CE,ROHS,ISO |

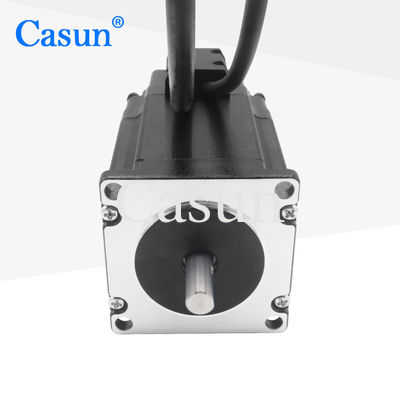

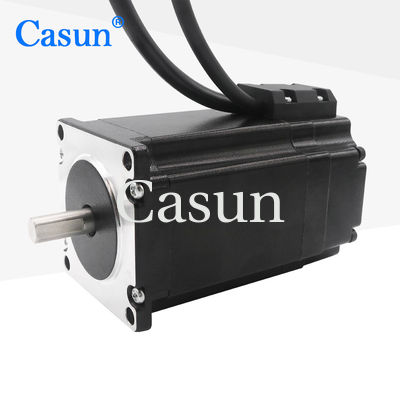

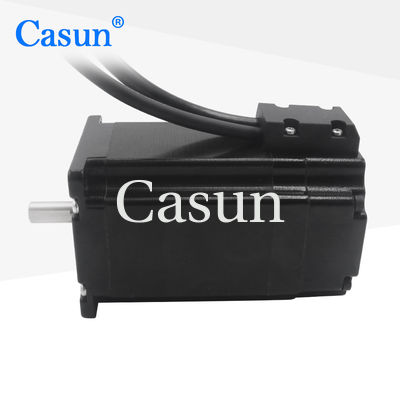

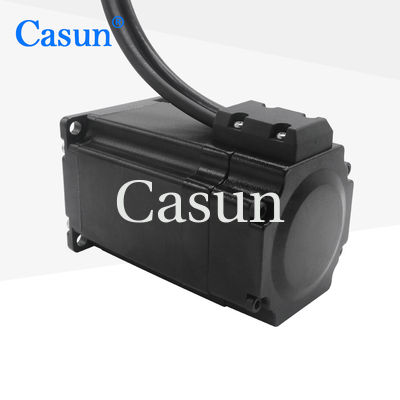

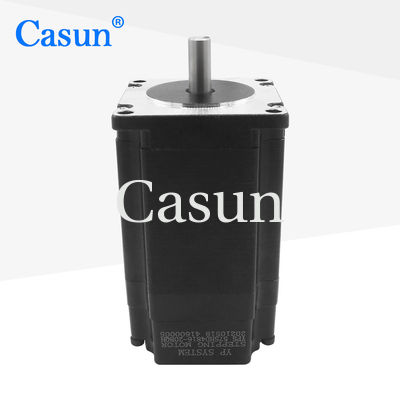

Número do modelo | 57SHD4816-20BQH |
O próprio motor passo a passo é um sistema de controle de circuito aberto, mas quando combinado com um codificador, pode obter controle de circuito fechado.
Os ajustamentos podem ser feitos com base nas informações reais de feedback para melhor adaptar-se às alterações de carga e perturbações ambientais.
Características:
Passo Angel |
10,8 ° |
Tamanho do quadro |
57 mm |
Número de fases |
Fase 2 |
Corrente nominal |
3.0 A |
Torque de retenção |
2.0 N.m. |
Resistência |
0.95 ohms |
Indutividade |
30,6 mH |
Inercia do rotor |
460 g-cm2 |
Peso do motor |
1.1 kg |
Número de leads |
4 |
Conexão |
Bipolar |
Ângulo do passo: 1,8°
Temperatura máxima: 80°C no máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenagem -20 °C a 100 °C
Intervalo de humidade (%) : 85% ou menos, não condensante
Isolamento por arame magnético: Classe B 130°C
Resistência de isolamento: 100 M Ohm a 500 VDC
Força dielétrica: 500 VDC durante 1 min.
Modelo | Torque de retenção | Ângulo de passo | Duração | TTipo de eixo | Corrente nominal |
O número de veículos deve ser indicado. | 0.6 N.m. | 10,8° | 41 mm | D eixo 21 mm | 1.0A |
57SHD4415-21B | 1.1 N.m. | 10,8° | 54 mm | D eixo 21 mm | 3.0A |
57SHD4816-21B | 2.0N.m | 10,8° | 76 mm | D eixo 21 mm | 3.0A |
57SHD4913-21B | 2.5 N.m. | 10,8° | 83 mm | D eixo 21 mm | 3.0A |
O número de veículos aéreos | 3.0N.m | 10,8° | 100 mm | D eixo 20 mm | 3.0A |
Descarregar
Codificador |
Freio |
Caixa de engrenagens |
Fator de pressão |
