Lugar de origem | China |
Marca | Casun |
Certificação | CE,ROHS,ISO |
Número do modelo | 60SHD4701-24S |

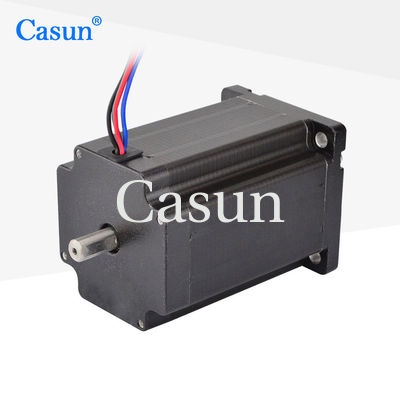

NEMA24 Step Motor 4100mN.M Double Shaft Stepper Motor Com Alta Qualidade
Motor passo duplo de eixo NEMA 24 4100mN.m 60x60x100mm motor passo híbrido para máquina de automação.
Tamanho: a norma NEMA 24 especifica as dimensões de montagem dos motores passo a passo.

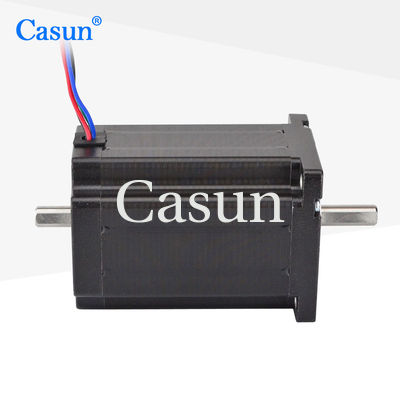

Dobro eixo: O motor tem dois eixos de saída, permitindo conectar e conduzir dois mecanismos ou cargas separados simultaneamente.Isto pode ser útil em aplicações em que vários componentes precisam ser conduzidos de forma independente.
Aplicações: Os motores passo-a-passo de eixo duplo NEMA 24 são comumente usados em várias aplicações de automação, como máquinas CNC, impressoras 3D, braços robóticos e equipamentos de fabricação automatizados.O seu elevado binário de saída torna-os adequados para mecanismos de condução que exigem posicionamento e controlo precisos.
Características:
Passo Angel
|
10,8 ° |
Tamanho do quadro
|
60 mm |
Número de fases
|
Fase 2 |
Corrente nominal
|
3.5 Amp |
Torque de retenção
|
4100 mN.m |
Resistência
|
- Não. |
Indutividade
|
-MH. |
Inercia do rotor
|
-g-cm2 |
Peso do motor
|
1.5 kg |
|
|
|
|
Motor
Ângulo do passo: 1,8°
Temperatura máxima: 80°C no máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenagem -20 °C a 100 °C
Intervalo de umidade (%): 85% ou menos, não condensante
Isolamento por arame magnético: Classe B 130°C
Resistência de isolamento: 100 M Ohm a 500 VDC
Força dielétrica: 500 VDC por 1 min.
Modelo | Torque de retenção | Ângulo de passo | Duração | Tipo de eixo | Corrente nominal |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D eixo 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D eixo 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D eixo 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D eixo 24 mm | 2.0A |
42SHD4813 | 0.8 N.m. | 10,8° | 60 mm | D eixo 24 mm | 2.1A |
Descarregar
Temos a capacidade de personalizar características do motor tais como eixos, parâmetros de enrolamento, dimensões de instalação, fios de chumbo,e conectores podem ajudar a garantir que o motor é um ajuste perfeito para a aplicação do clienteIsto pode conduzir a uma melhoria da eficiência, um aumento da fiabilidade e uma redução do tempo de inatividade.
