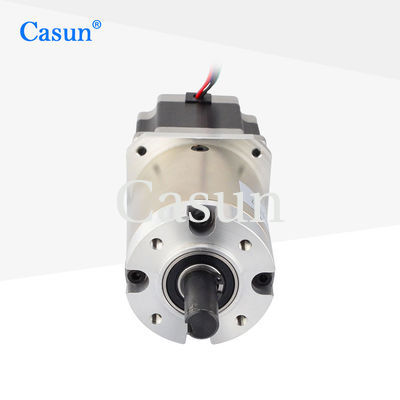

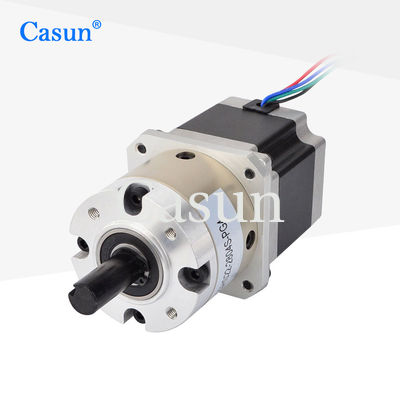

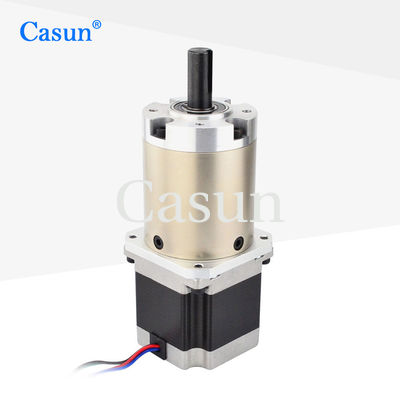

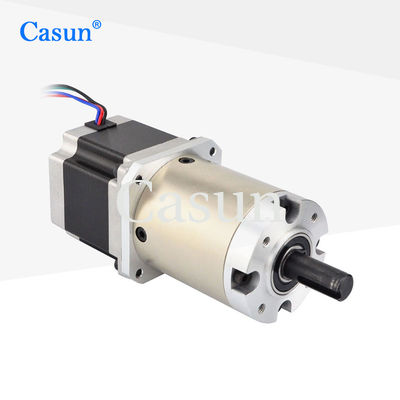

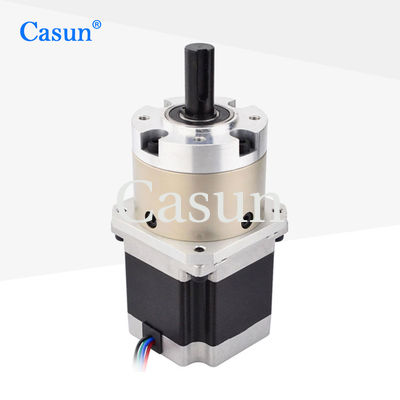

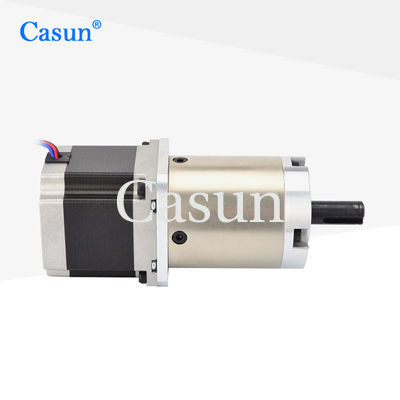

Redução NEMA 23 Motor de passo planetário com caixa de engrenagens 23HS22-280 Para braço robótico CNC

Redução NEMA 23 Motor de passo planetário com caixa de engrenagens 23HS22-280 Para braço robótico CNC

Nome da marca:	Casun
Número do modelo:	57SHD4425-46G
moq:	1pc
Preço:	$22.49-$27
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROSH,ISO

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Caixa: 38x29x18cm

Destacar:

NEMA 23 Motor planetário passo a passo

Motor planetário passo a passo com caixa de engrenagens

Motor de passo planetário para CNC

Descrição do produto

Redução NEMA 23 Motor de passo planetário com caixa de engrenagens 23HS22-280 para CNC e braço robótico

O motor de redução NEMA 23 reduz a velocidade e aumenta o binário através de um mecanismo de redução,que pode produzir um binário maior a baixas velocidades e é adequado para situações em que é necessário um binário elevado.

Amplamente utilizado em áreas como equipamentos de máquinas-ferramenta, linhas de produção automatizadas, impressoras 3D, etc.

Características:

São oferecidas versões unipolares ou bipolares.
Fornecer "múltiplas certificações internacionais" para dispositivos elétricos e de alta tecnologia.
Disponível em versões de eixo único ou duplo
Aceitamos manufatura por contrato e fornecemos serviços especializados.
Personalizações a pedido

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	2.8 A
Torque de retenção	1250 mN.m
Resistência	0.9 mm
Indutividade	2.5 mH
Inercia do rotor	260 g-cm2
Peso do motor	1.1 kg
Relatório de redução de engrenagem	46.66:1
Conexão	Bipolar

Especificações de funcionamento

Motor

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Caixa de engrenagens

Material da caixa:Metal

Rolamentos de saída: Rolamentos de esferas

Max.Carga radial ((12 mm a partir da flange): ≤ 250 N

Carga axial máxima do eixo:≤ 100N

Desvio radial do eixo (perto da flange):≤ 0,08m

Desvio axial do eixo:≤ 0,4 mm

Reacção negativa sem carga: ≤ 2,5°

Curvas de binário

Submodelos

Comprimento do motor	Comprimento da caixa de engrenagens	Raio	Eficiência
41 mm 54 mm 76 mm 83 mm 100 mm	48 mm	3.6	90%
		4.25
	60 mm	12.96	80%
		15.3
		18.1
	72 mm	46.66	70%
		55.08
		65.025
		76.77

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

Redução NEMA 23 Motor de passo planetário com caixa de engrenagens 23HS22-280 Para braço robótico CNC 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
