Lugar de origem | China |
Marca | Casun |
Certificação | CE,ROHS,ISO |
Número do modelo | 60SHF0504-24Q |

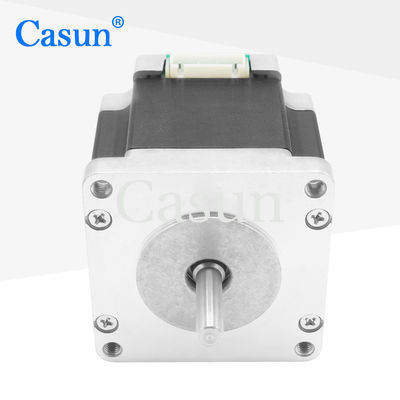

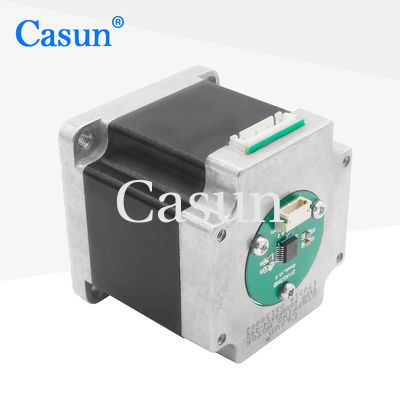

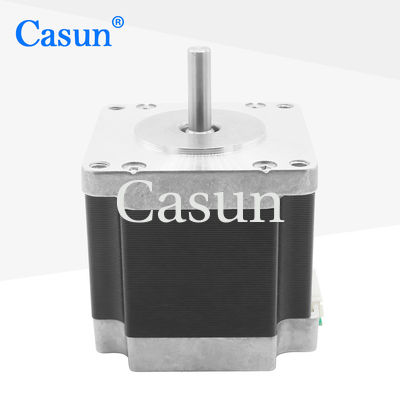

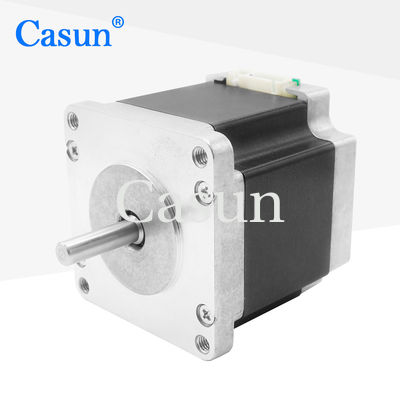

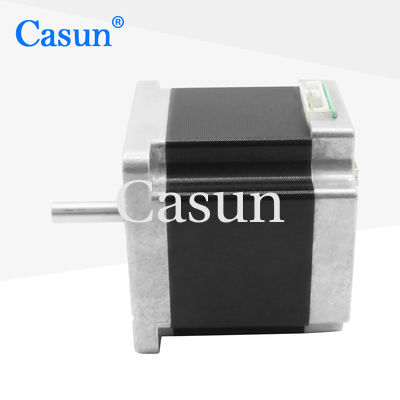

Motor de passo de circuito fechado de 58 mm Corpo 1.5A Para máquinas-ferramenta NEMA 24
O motor passo codificador NEMA 24 pode conduzir diretamente a carga sem a necessidade de outros dispositivos de transmissão.
Máquinas-ferramentas, robôs, sistemas de corte a laser e segmentação estrutural.
Características:
Passo Angel |
1.2 ° |
Tamanho do quadro |
60 mm |
Número de fases |
Fase 3 |
Corrente nominal |
1.5 A |
Torque de retenção |
800 mNm |
Resistência |
3.6 ohms |
Indutividade |
70,0 mH |
Inercia do rotor |
260 g-cm2 |
Peso do motor |
00,6 kg |
Número de leads |
4 |
Conexão |
Bipolar |
Ângulo do passo: 1,8°
Temperatura máxima: 80°C no máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenagem -20 °C a 100 °C
Intervalo de humidade (%) : 85% ou menos, não condensante
Isolamento por arame magnético: Classe B 130°C
Resistência de isolamento: 100 M Ohm a 500 VDC
Força dielétrica: 500 VDC durante 1 min.
Modelo | Empresa Torque |
Classificados Corrente |
Resistência por fase |
Indutividade por fase |
Detenção torque |
Rotor Inercia |
Plomo Fios |
Motor comprimento |
mN.m | A | Ó | mH | mN.m | g.cm2 | - Não, não. | mm | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
Descarregar
Codificador |
Freio |
Caixa de engrenagens |
Fator de pressão |
