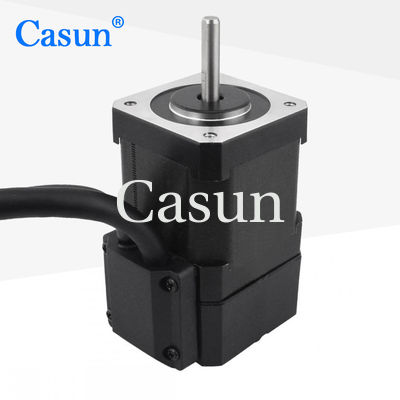

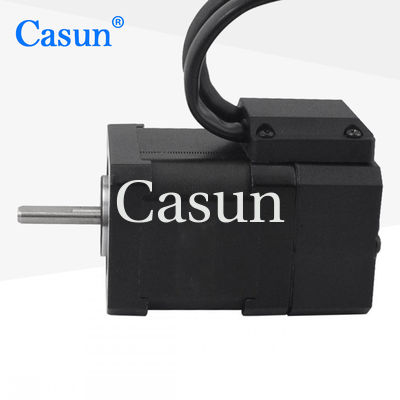

98mN.M 1024pm Motor passo-a-passo de circuito fechado com codificador NEMA14 35X20mm

98mN.M 1024pm Motor passo-a-passo de circuito fechado com codificador NEMA14 35X20mm

Nome da marca:	Casun
Número do modelo:	P35SHD0314-20QH
moq:	1 unidade
Preço:	$18.9.54-$24.94
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Cor:

Preto

Corrente / fase:

1.1 Amp

Torque de retenção:

90mN.m

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Carton: 38x29x18cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

1024pm Motor passo-a-passo de ciclo fechado

NEMA14 Motor passo-passo de circuito fechado

Motor passo-a-passo de circuito fechado com codificador

Descrição do produto

98mN.M 1024pm Motor passo-a-passo de circuito fechado com codificador NEMA14 35X20mm

NEMA14 Motor passo-a-passo de circuito fechado com binário de 98mN.m, classificação de 1.1Amp e codificador integrado para feedback de posição preciso e correção de erros.

Visão geral do produto

Tamanho do quadro:NEMA 14 (35 mm quadrado)

Torque de retenção:90 mN.m (millinewtonmeter) - o binário produzido quando está parado sem perda de passos

Corrente nominal:1.1 Amperios - corrente máxima para o binário especificado

Sistema de circuito fechado:O codificador integrado fornece feedback de posição para detectar e corrigir perdas de passo ou erros de posição em tempo real

Características fundamentais

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Personalizações disponíveis a pedido

Dimensões

Especificações do motor

Ângulo de passo	10,8°
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	1.1 Amp
Torque de retenção	90 mNm
Resistência	3.2 Ω
Indutividade	20,7 mH
Inercia do rotor	12 g·cm2
Peso do motor	0.17 kg
Pulso de codificação	1024
Conexão	Bipolar

Especificações de funcionamento

Condições de funcionamento do motor:

Temperatura máxima: 80°C

Temperatura ambiente: -20°C a 50°C

Temperatura de armazenagem: -20°C a 100°C

Área de humidade: 85% ou menos, não condensante

Isolamento por arame magnético: classe B 130°C

Resistência de isolamento: 100 M Ω a 500 VDC

Resistência dielétrica: 500 VDC durante 1 min.

Especificações do codificador:

Tensão: 5V

Output: A + A - B + B - Z + Z -

Modelos disponíveis

Modelo	Torque de retenção	Ângulo de passo	Duração	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26 N.m	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Opções de personalização

Se os nossos motores padrão não podem atender às suas necessidades, podemos personalizar os motores de acordo com as suas necessidades específicas.

Arcos especiais
Parâmetros de enrolamento personalizados
Dimensões modificadas da instalação
Requisitos especiais para fios de chumbo
Conectores personalizados

Opções disponíveis
