Motor deslizante do laço próximo
Created with Pixso.

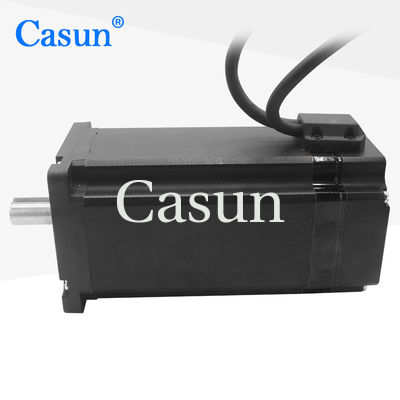

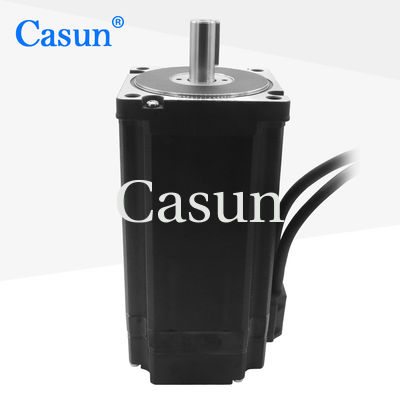

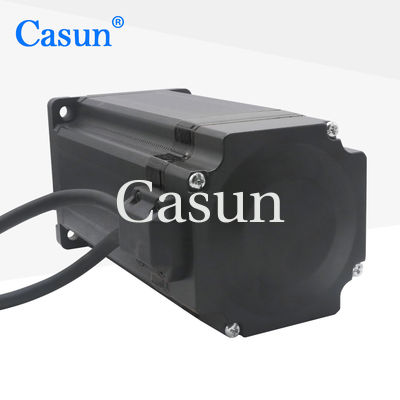

Casun Step Motor Encoder Motor Com 1000 Ppr 5.6N.M Motor Stepper de Loop Fechado Para Máquina Laser

Casun Step Motor Encoder Motor Com 1000 Ppr 5.6N.M Motor Stepper de Loop Fechado Para Máquina Laser

Nome da marca: Casun
Número do modelo: 86SHD4313-37QH
moq: 1pc
Preço: $99.9-$199.99
Condições de pagamento: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Mês
Informações detalhadas
Lugar de origem:
China
Certificação:
CE,ROHS,ISO
Passo anjo:
10,8°
Torque de retenção:
5.6N.m
Corrente:
3A
Comprimento do motor:
112mm
Fator de pressão:
comprimento de 37mm
personalizado:
O motor pode ser projetado e fabricado sob pedido personalizado.
Detalhes da embalagem:
Cartão: 36x29x14cm
Destacar:

5.6N.M Motor passo-a-passo Motor codificador

,

Motor de encodificação de passo de ciclo fechado

Descrição do produto

NEMA 34 5.6N.m 4 eixos circuito fechado 1000PPR conjuntos de motores passo a passo com codificador magnético para máquinas CNC

NEMA 34 refere-se a um tamanho padrão para motores passo a passo, com um tamanho de flange de montagem de 3,4 polegadas (86 mm).que é uma medida da sua capacidade de manter a posição quando submetido a forças externasNeste caso, o motor tem um binário de retenção de 5,6 Newton-metros.


Um conjunto de motores passo a passo de circuito fechado de 4 eixos com um codificador magnético é concebido para ser utilizado em máquinas CNC (Computer Numerical Control).como os codificadores, para monitorizar a posição do eixo do motor e fornecer um feedback ao sistema de controlo, permitindo um posicionamento mais preciso e uma maior resistência ao atraso ou à perda de passos,em comparação com os sistemas stepper de circuito aberto.


O codificador magnético é um tipo de sensor de posição que usa ímãs e sensores de efeito Hall para detectar a posição do eixo do motor.permitir que o sistema de controlo faça ajustes em tempo real e garanta movimentos precisos.


Em geral, um kit de motor passo-a-passo de circuito fechado de 4 eixos NEMA 34 5,6 Nm com um codificador magnético seria adequado para máquinas CNC que exigem alto binário e capacidades de posicionamento preciso.Ele fornece melhor desempenho e confiabilidade em comparação com sistemas stepper de loop aberto, tornando-o ideal para aplicações onde a precisão é crucial, como fresagem CNC, roteamento ou impressão 3D.


Características:

  • Alto binário e alta precisão

  • Para equipamentos da indústria de alta tecnologia e da indústria electrónica

  • Disponível em versões de eixo único ou duplo

  • Estabelecida na China há 12 anos e tem servido mais de 800 clientes.

  • Investigação e desenvolvimento profissionais

Aparência

Casun Step Motor Encoder Motor Com 1000 Ppr 5.6N.M Motor Stepper de Loop Fechado Para Máquina Laser 0

Dimensões

Casun Step Motor Encoder Motor Com 1000 Ppr 5.6N.M Motor Stepper de Loop Fechado Para Máquina Laser 1

Especificações do motor



Passo Angel

10,8 °

Tamanho do quadro

86 mm

Número de fases

Fase 2

Corrente nominal

3 A

Torque de retenção

5.6 N.m.

Resistência

1.5 ohms

Indutividade

15 mH

Inercia do rotor

2700 g-cm2

Peso do motor

30,8 kg

Número de leads

4

Conexão

Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.







Curvas de binário

Casun Step Motor Encoder Motor Com 1000 Ppr 5.6N.M Motor Stepper de Loop Fechado Para Máquina Laser 2Casun Step Motor Encoder Motor Com 1000 Ppr 5.6N.M Motor Stepper de Loop Fechado Para Máquina Laser 3







Submodelos

Modelo Empresa
Torque
Classificados
Corrente
Resistência
por fase
Indutividade
por fase
Detenção
torque
Rotor
Inercia
Plomo
Fios
Motor
comprimento
mN.m A Ó mH mN.m g.cm2 - Não, não. mm
60SHD4201 650 0.6 15 20 50 280 4 45
60SHD4401 1500 2.8 1 3.3 70 450 4 56
60SHD4601 3200 4.2 0.75 3.7 120 580 4 86
60SHD6602 2500 3 1.55 3.7 120 580 4



























Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades


O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:

Codificador

Freio

Caixa de engrenagens

Fator de pressão

Casun Step Motor Encoder Motor Com 1000 Ppr 5.6N.M Motor Stepper de Loop Fechado Para Máquina Laser 4 Casun Step Motor Encoder Motor Com 1000 Ppr 5.6N.M Motor Stepper de Loop Fechado Para Máquina Laser 5 Casun Step Motor Encoder Motor Com 1000 Ppr 5.6N.M Motor Stepper de Loop Fechado Para Máquina Laser 6 Casun Step Motor Encoder Motor Com 1000 Ppr 5.6N.M Motor Stepper de Loop Fechado Para Máquina Laser 7



Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
