1000ppr 4N.M 60x100mm Motor de passo de circuito fechado Nema 24 Encoder Motor passo para máquinas a laser

1000ppr 4N.M 60x100mm Motor de passo de circuito fechado Nema 24 Encoder Motor passo para máquinas a laser

Nome da marca:	Casun
Número do modelo:	57SHD0410-21Q
moq:	1pc
Preço:	$19.9-$39.99
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Passo anjo:

10,8°

Torque de retenção:

1N.M

Corrente:

Comprimento do motor:

100 mm

Fator de pressão:

24mm Comprimento

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

Motor de passo de ciclo fechado de 4 N.M.

Nema 24 Motor de passo de circuito fechado

Descrição do produto

NEMA 24 4N.m circuito fechado 1000PPR conjuntos de motores passo a passo com codificador magnético para máquinas de camadas
Nema 24 Encoder Motor Passo a Passo 1000ppr 4N.M 60x100mm Motor Passo a Passo de Loop Fechado Para Máquinas Laser

Um sistema de motor passo-a-passo de circuito fechado utiliza feedback para garantir um posicionamento preciso.Este feedback permite ao controlador monitorar e ajustar a posição do motor em tempo real, minimizando os erros potenciais e melhorando a precisão geral.

A especificação 1000PPR (Pulses Per Revolution) indica a resolução do codificador magnético. Isso significa que o codificador gera 1000 pulsos para cada revolução completa do eixo do motor.Esta alta resolução permite o controle e posicionamento precisos em máquinas de camadas ou qualquer outra aplicação que exija movimento preciso.

Características:

Alto binário e alta precisão
Para equipamentos da indústria de alta tecnologia e da indústria electrónica
Disponível em versões de eixo único ou duplo
Estabelecida na China há 12 anos e tem servido mais de 800 clientes.
Investigação e desenvolvimento profissionais

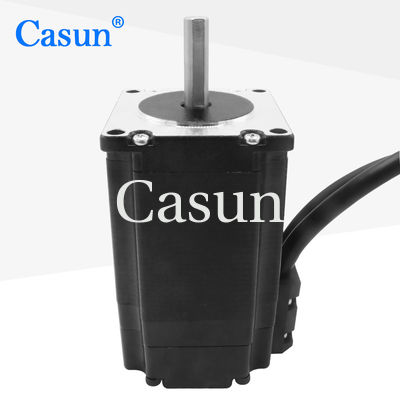

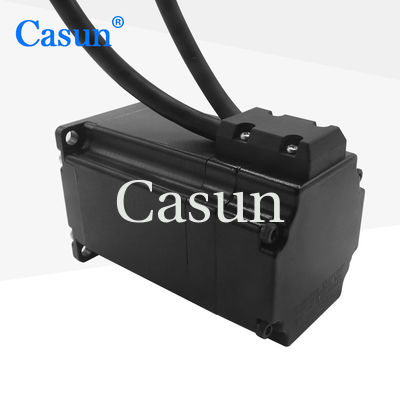

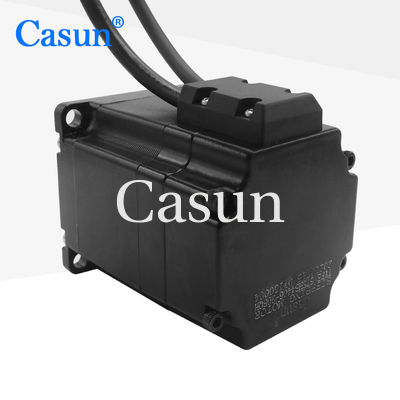

Aparência

1000ppr 4N.M 60x100mm Motor de passo de circuito fechado Nema 24 Encoder Motor passo para máquinas a laser 0

Dimensões

1000ppr 4N.M 60x100mm Motor de passo de circuito fechado Nema 24 Encoder Motor passo para máquinas a laser 1

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	60 mm
Número de fases	Fase 2
Corrente nominal	3A
Torque de retenção	4 N.m.
Resistência	1.5 ohms
Indutividade	15 mH
Inercia do rotor	260 g-cm2
Peso do motor	10,4 kg
Número de leads	4
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Curvas de binário

1000ppr 4N.M 60x100mm Motor de passo de circuito fechado Nema 24 Encoder Motor passo para máquinas a laser 2

Submodelos

Modelo	Empresa Torque	Classificados Corrente	Resistência por fase	Indutividade por fase	Detenção torque	Rotor Inercia	Plomo Fios	Motor comprimento
Modelo	mN.m	A	Ó	mH	mN.m	g.cm2	- Não, não.	mm
60SHD4201	650	0.6	15	20	50	280	4	45
60SHD4401	1500	2.8	1	3.3	70	450	4	56
60SHD4601	3200	4.2	0.75	3.7	120	580	4	86
60SHD6602	2500	3	1.55	3.7	120	580	4	86

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:

Codificador	Freio	Caixa de engrenagens	Fator de pressão

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
