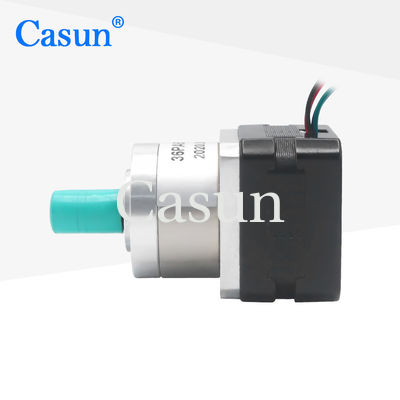

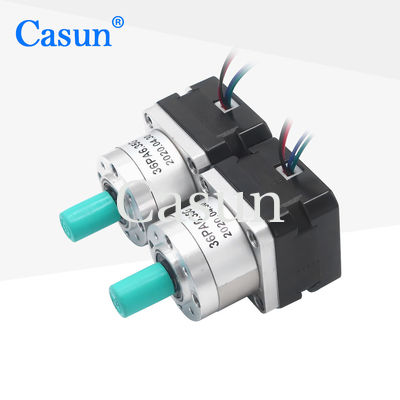

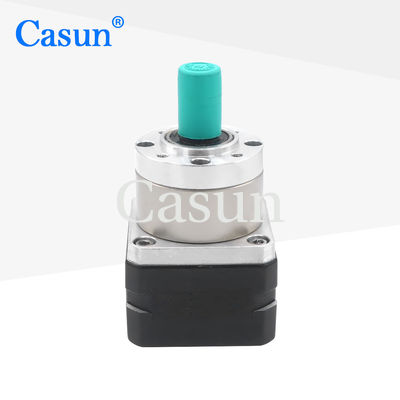

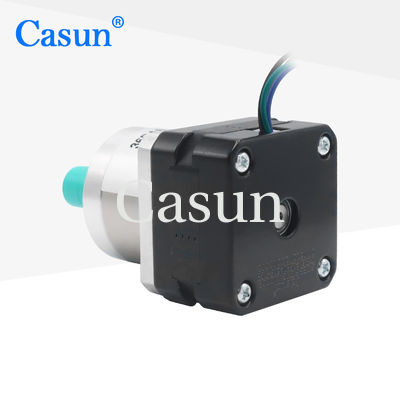

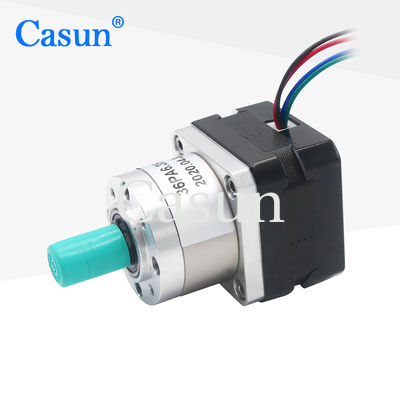

NEMA 17 Miniatura da caixa de engrenagens planetária motor passo a passo 1.5A 0.2N.M para robô

NEMA 17 Miniatura da caixa de engrenagens planetária motor passo a passo 1.5A 0.2N.M para robô

Nome da marca:	Casun
Número do modelo:	42SHD4516-7GH
moq:	1 unidade
Preço:	$23.3-$26.3
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Corpo:

26mm

Ângulo do passo (graus):

1,8 Grau

Taxa de redução:

6.75:1

Atual:

1.5a

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

Motor passo de caixa de engrenagens planetária em miniatura

NEMA 17 Motor passo-a-passo da caixa de velocidades

1.5A NEMA 17 Motor passo-a-passo com engrenagem

Descrição do produto

NEMA 17 Miniatura da caixa de engrenagens planetária motor passo a passo 1.5A 0.2N.M para robô

Visão geral do produto

NEMA 17 Relação 6.75O motor passo da caixa de engrenagens planetária em miniatura, com corrente nominal de 1,5 A e binário de 0,2 Nm, projetado especificamente para aplicações robóticas.Este motor ajusta o binário de saída e velocidade para uma faixa mais adequadaAdotando uma estrutura de transmissão de engrenagem precisa, oferece alta durabilidade e fiabilidade.

Características fundamentais

Disponíveis versões bipolares ou unipolares
Multiplas certificações internacionais para equipamentos industriais de alta tecnologia e electrónicos
Apoio técnico com tempo de resposta de 48 horas para soluções ideais
CE e RoHS aprovados
Personalizações disponíveis a pedido

Dimensões

Especificações do motor

Ângulo de passo	10,8°
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	1.5 A
Torque de retenção	200 mN.m
Resistência	1.8 Ω
Indutividade	2.4 mH
Inercia do rotor	38 g-cm2
Peso do motor	0.5 kg
Relatório de redução de engrenagem	6.75:1
Conexão	Bipolar

Especificações de funcionamento

Motor

Ângulo de passo	10,8°
Temperatura máxima	80°C no máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de armazenamento	-20°C a 100°C
Intervalo de umidade	De teor, em peso, de aço inoxidável
Isolamento por fios magnéticos	Classe B 130°C
Resistência ao isolamento	100 M Ohm a 500 VDC
Força dielétrica	500 VDC durante 1 minuto

Caixa de engrenagens

Material de habitação	Metal
Rolamento na saída	Rolamentos de esferas
Max. Carga radial (12 mm a partir da flange)	≤ 80N
Carga axial do eixo	≤ 30N
Desvio radial do eixo (perto da flange)	≤ 0,06 mm
Desempenho axial do eixo	≤ 0,3 mm
Reacção negativa em zero carga	1.5°

Submodelos

Comprimento do motor	Comprimento da caixa de engrenagens	Relação	Eficiência
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
35 mm	42.7 mm	26.8	70%
		51	70%
		71	70%
		99.5	70%
		139	70%

Opções de personalização

Se o nosso motor padrão não pode atender às suas necessidades, podemos personalizar o motor de acordo com as suas necessidades.dimensões da instalação, fios de chumbo com requisitos especiais, conectores, etc.

Codificador

Freio

Caixa de engrenagens

Fator de pressão

Por favor, clique no botão abaixo para nos dizer seus requisitos e obter uma cotação personalizada.

Obtenha uma citação
