Lugar de origem | China |
Marca | Casun |
Certificação | CE,ROHS,ISO |
Número do modelo | 57SHD4811-26Q |

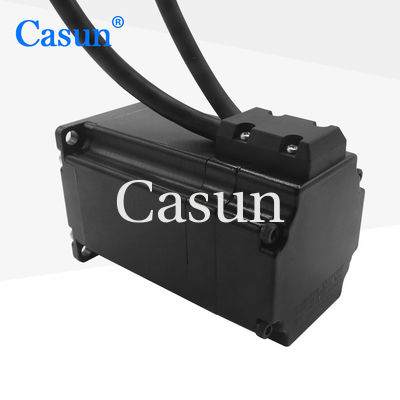

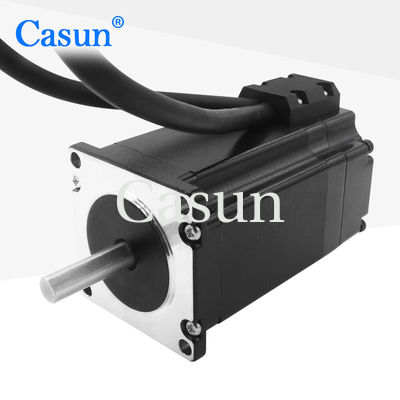

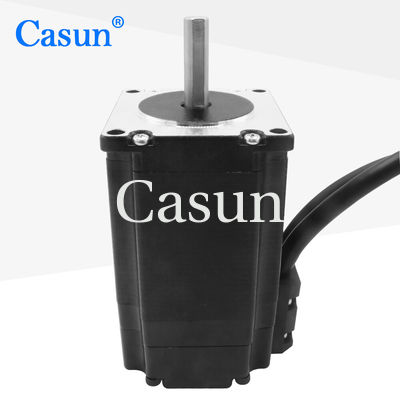

NEMA 23 1750mN.m conjuntos de motores passo a passo de circuito fechado com codificador para máquinas CNC
Motor passo-a-passo de ciclo fechado 1750mN.M Nema23 Motor passo-a-passo com codificador para equipamentos de automação
Um sistema de motor passo-a-passo de circuito fechado normalmente inclui um codificador que fornece feedback ao controlador, permitindo que ele monitore e ajuste a posição do motor em tempo real.Isto ajuda a eliminar erros de posicionamento e garante um posicionamento preciso em máquinas CNC (Computer Numerical Control).
Características:
Passo Angel |
10,8 ° |
Tamanho do quadro |
86 mm |
Número de fases |
Fase 2 |
Corrente nominal |
4.2 A |
Torque de retenção |
1750 mN.m |
Resistência |
1.5 ohms |
Indutividade |
15 mH |
Inercia do rotor |
460 g-cm2 |
Peso do motor |
1 kg |
Número de leads |
4 |
Conexão |
Bipolar |
Ângulo do passo: 1,8°
Temperatura máxima: 80°C no máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenagem -20 °C a 100 °C
Intervalo de humidade (%) : 85% ou menos, não condensante
Isolamento por arame magnético: Classe B 130°C
Resistência de isolamento: 100 M Ohm a 500 VDC
Força dielétrica: 500 VDC durante 1 min.
Modelo | Empresa Torque |
Classificados Corrente |
Resistência por fase |
Indutividade por fase |
Detenção torque |
Rotor Inercia |
Plomo Fios |
Motor comprimento |
mN.m | A | Ó | mH | mN.m | g.cm2 | - Não, não. | mm | |
60SHD4201 | 650 | 0.6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0.75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1.55 | 3.7 | 120 | 580 | 4 |
