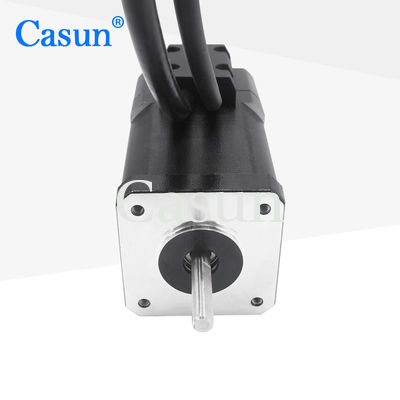

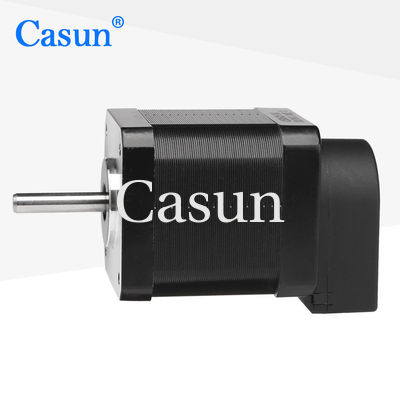

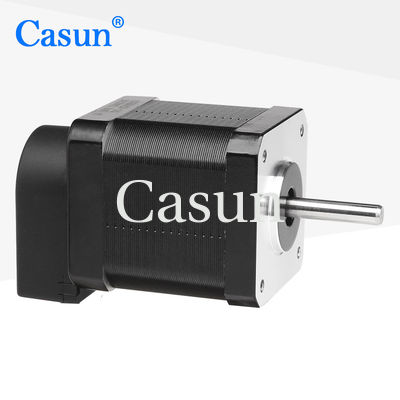

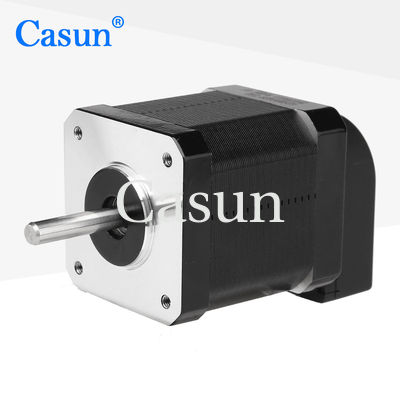

Nema 17 Motor passo a passo de ciclo fechado 440mN.M Motor passo a passo de 18 graus

Nema 17 Motor passo a passo de ciclo fechado 440mN.M Motor passo a passo de 18 graus

Nome da marca:	Casun
Número do modelo:	42SHD4419-24Q
moq:	1 PC
Preço:	$15.54-$30.94
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Cores:

Negro

Corrente / fase:

1.68Amp

Torque de retenção:

440mN.m

Comprimento do motor:

48 mm

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Caixa: 38x29x18cm

Destacar:

Motor deslizante de laço fechado do NEMA 17

Motor passo de ciclo fechado de 18 graus

Descrição do produto

1. 8 graus Casun motor passo a passo de ciclo fechado 440mN.M 42x48mm motor passo a passo com Nema 17 motor passo controlador

Nema17 Motor passo-a-passo de circuito fechado 440mN.m 1.68Amp com codificador

O motor passo-a-passo Casun de circuito fechado que mencionou é um modelo específico com as seguintes especificações:

Ângulo do passo: 1,8 graus por passo
Torque de retenção: 440 mN.m
Tamanho: 42x48mm
Este motor passo-a-passo foi concebido para proporcionar um posicionamento e um controlo precisos.O ângulo de passo de 1,8 graus significa que o motor se moverá 1,8 graus a cada passo.Esta resolução mais fina permite um posicionamento mais preciso em comparação com motores com ângulos de passo maiores.

O binário de retenção de 340 mN.m indica a capacidade do motor de manter a sua posição quando não está em movimento.

Características:

Disponíveis versões bipolares ou unipolares
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
CE e RoHS aprovados
Personalizações a pedido

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	42 mm
Número de fases	Fase 4
Corrente nominal	1.68Amp
Torque de retenção	440 mN.m.
Resistência	3.3hm
Indutividade	20,8 mH
Inercia do rotor	72 g-cm2
Peso do motor	0.38 kg
Pulso de codificação	400PPR
Conexão	Bipolar

Especificações de funcionamento

Motor

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC durante 1 min.

Codificador

pode ser personalizado

Voltagem: 5 v

Output: A + A - B + B -

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Duração	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

Nema 17 Motor passo a passo de ciclo fechado 440mN.M Motor passo a passo de 18 graus 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
