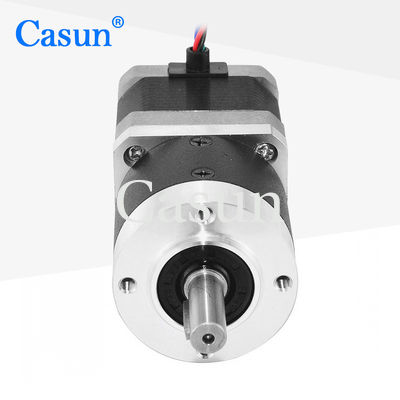

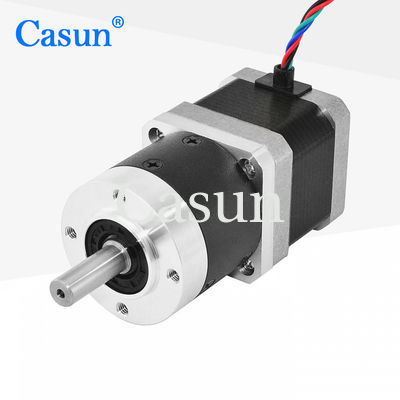

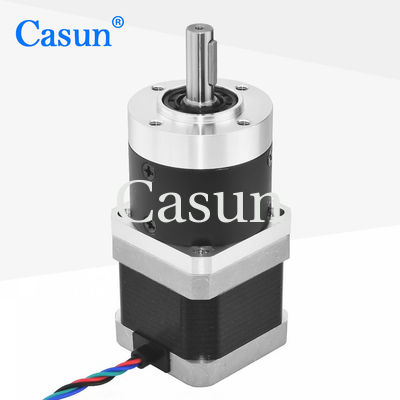

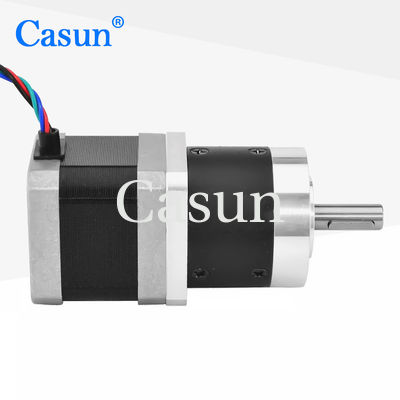

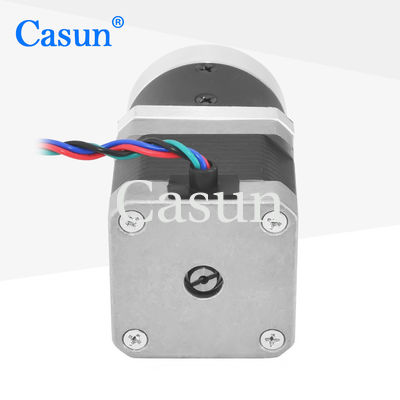

1.68A NEMA 17 caixa de engrenagens planetária motor passo 10:1 17HS15-1684S-HG10

1.68A NEMA 17 caixa de engrenagens planetária motor passo 10:1 17HS15-1684S-HG10

Nome da marca:	Casun
Número do modelo:	42SHD4229-10PLH
moq:	1pc
Preço:	$23.3-$26.3
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Corpo:

48 mm

Ângulo da etapa (graus):

1.8 graus

Taxa de redução:

10:1

Corrente:

1.68A

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

Motor passo-a-passo da caixa de engrenagens planetária

NEMA 17 Motor passo-a-passo da caixa de velocidades

Descrição do produto

1.68A NEMA 17 caixa de engrenagens planetária motor passo 10:1 17HS15-1684S-HG10

O motor passo de redução planetária NEMA 17 tem características de funcionamento mais suaves, reduzindo o ruído e as vibrações.

Tem menor distância de rotação e maior precisão de posicionamento repetido.

Características:

Disponíveis versões bipolares ou unipolares
Oferecemos serviços personalizados e convidamos a fabricação por contrato
Fornecer "uma ampla gama de certificações internacionais" para equipamentos de alta tecnologia e de indústria electrónica
Especialista profissional em soluções de transmissão
Cada modelo de motor passo é adequado para vários cenários

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	42 mm
Número de fases	Fase 2
Corrente nominal	1.68 A
Torque de retenção	390 mN.m
Resistência	1.65 ohms
Indutividade	3.2 mH
Inercia do rotor	57 g-cm2
Peso do motor	00,9 kg
Relatório de redução de engrenagem	10:1
Conexão	Bipolar

Especificações de funcionamento

Motor

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de umidade (%): 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC por 1 min.

Caixa de engrenagens

Material da caixa:Metal
Rolamentos de saída: Rolamentos de esferas
Max.Carga radial ((12 mm a partir da flange):≤ 80N
Max.Larga axial do eixo:≤ 30N
Desvio radial do eixo (perto da flange):≤ 0,06 mm
Desvio axial do eixo:≤ 0,3 mm
Reacção no zero-carga:1.5°

Curvas de binário

Submodelos

Comprimento do motor	Comprimento da caixa de engrenagens	Raio	Eficiência
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

1.68A NEMA 17 caixa de engrenagens planetária motor passo 10:1 17HS15-1684S-HG10 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
