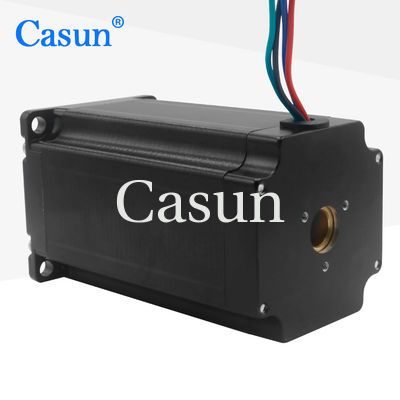

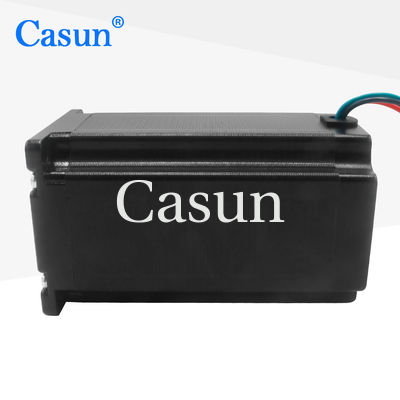

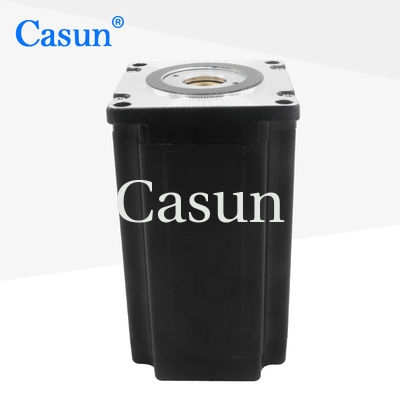

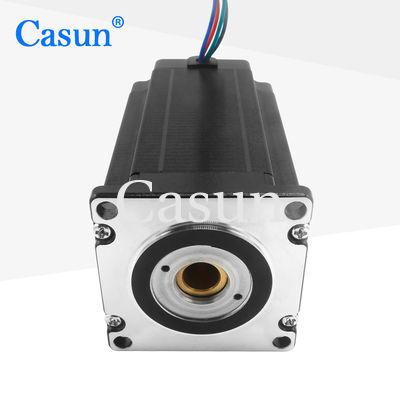

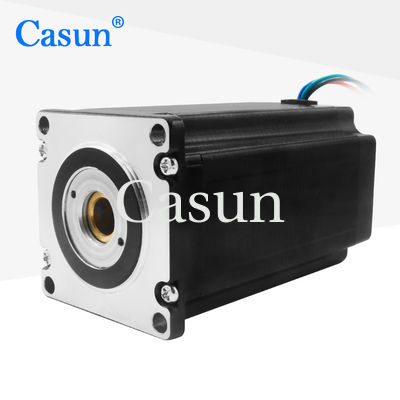

DC linear NEMA 23 motor passo de eixo oco 100mm Corpo 4.5A Máquina Nc

DC linear NEMA 23 motor passo de eixo oco 100mm Corpo 4.5A Máquina Nc

Nome da marca:	Casun
Número do modelo:	57SHD4935-KH
moq:	1pc
Preço:	$3.14-$5
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Passo anjo:

10,8°

Torque de retenção:

3000mN.m

Corrente:

4.5A

Comprimento do motor:

100 mm

Fator de pressão:

Nenhum

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Cartão: 36x29x14cm

Destacar:

NEMA 23 Motor passo de eixo oco

Motor passo de eixo oco linear de corrente contínua

Descrição do produto

DC linear NEMA 23 motor passo de eixo oco 100mm Corpo 4.5A Máquina Nc

A série de motores de passo híbrido de 57 mm vem em uma variedade de tamanhos e fornece forte binário de retenção.

Amplamente utilizado em áreas como equipamentos de automação, tecnologia robótica e máquinas-ferramentas CNC.

Características:

Tanto o binário elevado como a precisão
Para equipamentos industriais eletrónicos e equipamentos industriais de alta tecnologia
Dentro de 48 horas, um dos nossos engenheiros entrará em contacto consigo com a melhor opção.
Garantia de dez anos e confiança na compra
Cada modelo de motor passo pode ser adequado para diferentes cenários

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	57 mm
Número de fases	Fase 2
Corrente nominal	4.5 A
Torque de retenção	3000 mN.m.
Resistência	1.3 ohms
Indutividade	60,0 mH
Inercia do rotor	650 g-cm2
Peso do motor	1 kg
Número de leads	4
Conexão	Bipolar

Aparência

DC linear NEMA 23 motor passo de eixo oco 100mm Corpo 4.5A Máquina Nc 0

Dimensões

DC linear NEMA 23 motor passo de eixo oco 100mm Corpo 4.5A Máquina Nc 1

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de umidade (%): 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC por 1 min.

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Duração	TTipo de eixo	Corrente nominal
O número de veículos deve ser indicado.	0.6 N.m.	10,8°	41 mm	D eixo 21 mm	1.0A
57SHD4415-21B	1.1 N.m.	10,8°	54 mm	D eixo 21 mm	3.0A
57SHD4816-21B	2.0N.m	10,8°	76 mm	D eixo 21 mm	3.0A
57SHD4913-21B	2.5 N.m.	10,8°	83 mm	D eixo 21 mm	3.0A
O número de veículos aéreos	3.0N.m	10,8°	100 mm	D eixo 20 mm	3.0A

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:

Codificador	Freio	Caixa de engrenagens	Fator de pressão

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
