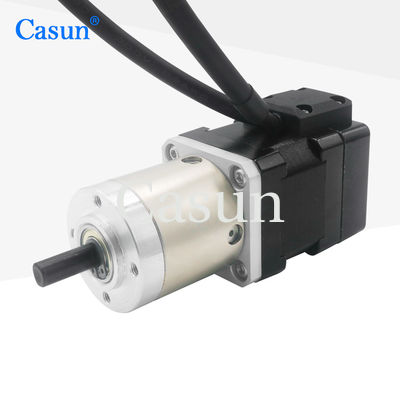

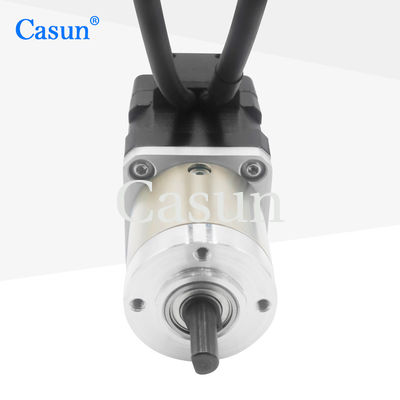

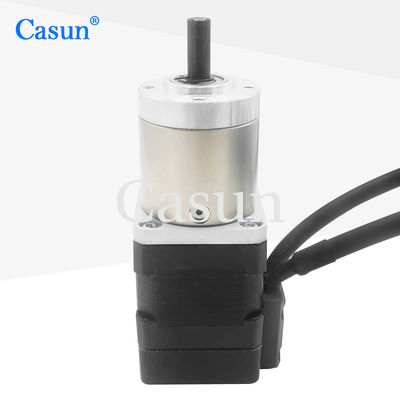

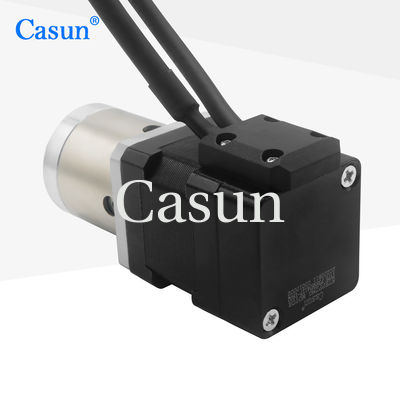

NEMA 14 Motor a passo de caixa de engrenagens com codificador 0.18N.M 1.0A Para PLC

NEMA 14 Motor a passo de caixa de engrenagens com codificador 0.18N.M 1.0A Para PLC

Nome da marca:	Casun
Número do modelo:	P35SHD4127-19GQ
moq:	1pc
Preço:	$18.9-$24
Condições de pagamento:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Proporção de engrenagem:

1:19.2

Torque de retenção:

180mN.m

Fios de chumbo:

4 fios

Corrente nominal:

1.0A

Ângulo de passo:

10,8°

Eficiência dos engrenagens:

80%

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Caixa: 38x29x18cm

Destacar:

NEMA 14 Motor a passo da caixa de engrenagens

1.0A Motor a passo da caixa de engrenagens

Motor passo-a-passo de engrenagem para PLC

Descrição do produto

NEMA 14 Motor a passo de caixa de engrenagens com codificador 0.18N.M 1.0A Para PLC

Compatível com sistemas de controlo existentes, tais como PLCs, controladores de movimento, etc., tornando a integração relativamente simples.

Pequenos sistemas de automação, bombas de água, fechaduras elétricas de portas, scanners de imagem e ferramentas de posicionamento preciso.

Características:

Disponíveis versões bipolares ou unipolares
Fornecer "certificações internacionais múltiplas" para dispositivos elétricos e de alta tecnologia
Serviços de fabrico baseados em contrato são bem-vindos
Dentro de 48 horas, um dos nossos engenheiros entrará em contacto consigo com a melhor opção.
Cada modelo de motor passo é adaptável a várias aplicações

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	35 mm
Número de fases	Fase 2
Corrente nominal	1.0 A
Torque de retenção	180 mNm
Resistência	3.2 ohms
Indutividade	4.5 mH
Inercia do rotor	18 g-cm2
Peso do motor	00,36 kg
Relatório de redução de engrenagem	19.2:1
Conexão	Bipolar

Especificações de funcionamento

Motor

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de umidade (%): 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC por 1 min.

Caixa de engrenagens

Material da caixa:Metal

Rolamentos de saída: Rolamentos de esferas

Max.Carga radial ((12 mm a partir da flange):≤ 80N

Max.Larga axial do eixo:≤ 30N

Desvio radial do eixo (perto da flange): ≤ 0,06 m

Desvio axial do eixo:≤ 0,3 mm

Reacção negativa sem carga: ≤ 1,5°

Curvas de binário

Submodelos

Comprimento do motor	Comprimento da caixa de engrenagens	Raio	Eficiência
26 mm 34 mm 40 mm	29.1 mm	3.71	90%
		5.18
	36.8 mm	13.76	80%
		19.2
		26.8
	44.6 mm	51	70%
		71
		99.5
		139

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

NEMA 14 Motor a passo de caixa de engrenagens com codificador 0.18N.M 1.0A Para PLC 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
