Lugar de origem | China |
Marca | Casun |
Certificação | CE,ROHS,ISO |

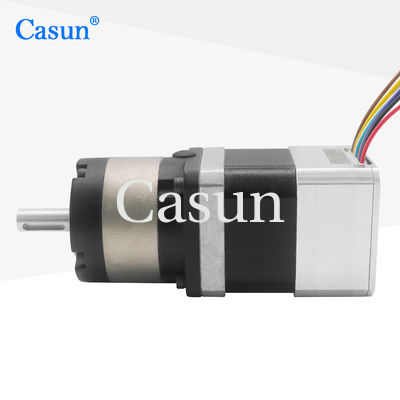

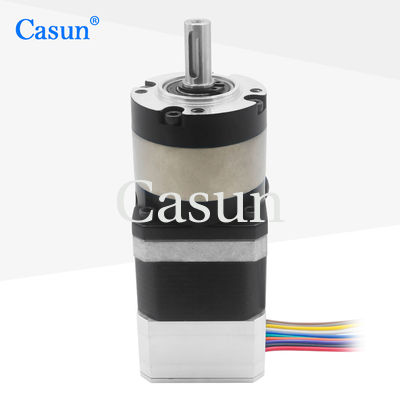

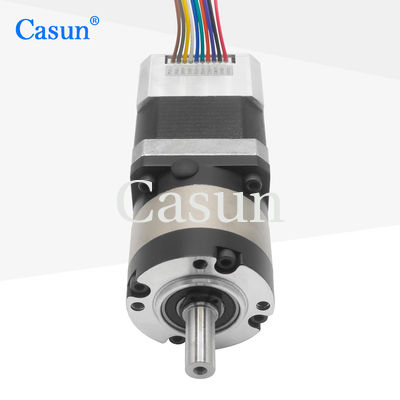

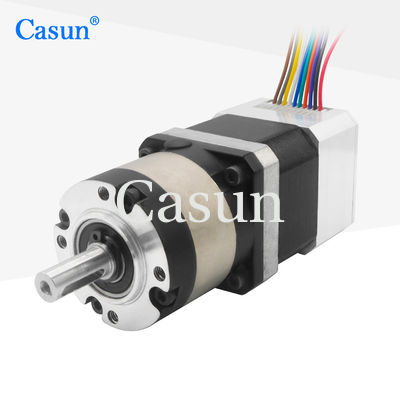

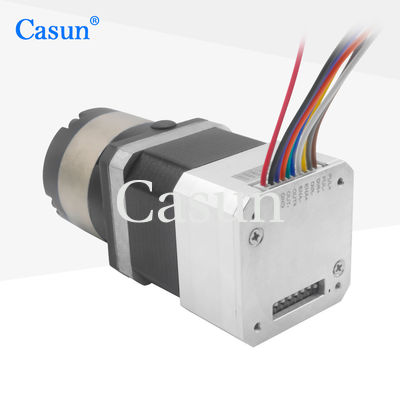

Número do modelo | 42SHD0244-5PLE-PSM42 |
O codificador fornece um feedback preciso de posição e velocidade, permitindo que o motor obtenha um controle de movimento mais preciso em um sistema de controle de circuito fechado.
A combinação de motor passo a passo e redutor fornece um controle de movimento de alta precisão.
Características:
Passo Angel
|
10,8 ° |
Tamanho do quadro
|
42 mm |
Número de fases
|
Fase 2 |
Corrente nominal
|
2.0 A |
Torque de retenção
|
450 mN.m |
Resistência
|
1.1 ohm |
Indutividade
|
20,6 mH |
Inercia do rotor
|
57 g-cm2 |
Peso do motor
|
00,6 kg |
Relatório de redução de engrenagem
|
5:1 |
Conexão
|
Bipolar |
Motor
Ângulo do passo: 1,8°
Temperatura máxima: 80°C no máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de armazenagem -20 °C a 100 °C
Intervalo de umidade (%): 85% ou menos, não condensante
Isolamento por arame magnético: Classe B 130°C
Resistência de isolamento: 100 M Ohm a 500 VDC
Força dielétrica: 500 VDC por 1 min.
Caixa de engrenagens
Material da caixa:Metal
Rolamentos de saída: Rolamentos de esferas
Max.Carga radial ((12 mm a partir da flange):≤ 80N
Max.Larga axial do eixo:≤ 30N
Desvio radial do eixo (perto da flange):≤ 0,06 mm
Desvio axial do eixo:≤ 0,3 mm
Reacção no zero-carga:1.5°
Comprimento do motor | Comprimento da caixa de engrenagens | Raio | Eficiência | ||
34 mm 40 mm 48 mm 60 mm |
27.2 mm | 3.71 | 90% | ||
5.18 | |||||
35 mm | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
42.7 mm | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
