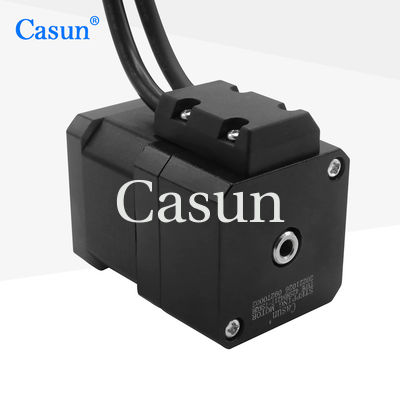

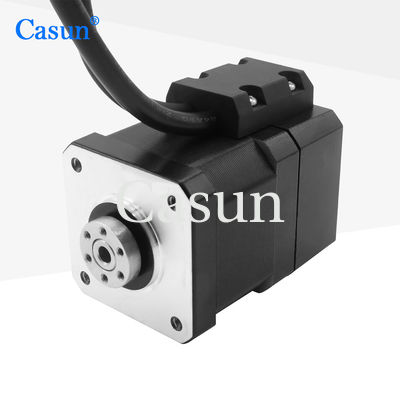

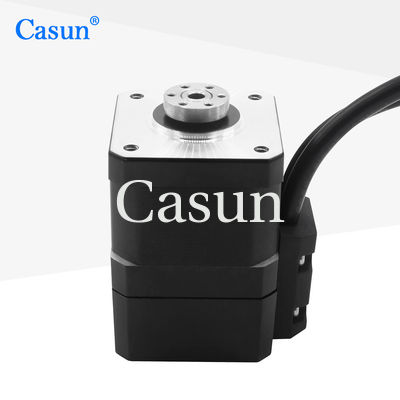

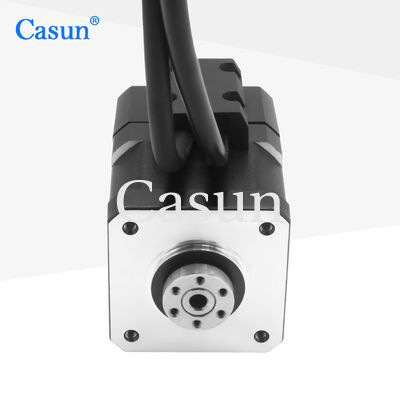

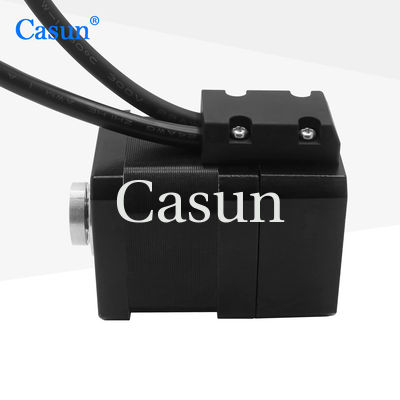

NEMA 17 Caixa de engrenagens 5:1 Motor passo a passo com codificador 2.0A para equipamentos de automação

NEMA 17 Caixa de engrenagens 5:1 Motor passo a passo com codificador 2.0A para equipamentos de automação

Nome da marca:	Casun
Número do modelo:	42SHD4217-7SKQH
moq:	1 unidade
Preço:	$23.3-$26.3
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Corpo:

40mm

Ângulo do passo (graus):

1,8 Grau

Contagem do pulso:

1000

Atual:

1.5a

Peso:

0,4 kg

Personalizado:

O motor pode ser projetado e fabricado sob pedido personalizado.

Detalhes da embalagem:

Cartão: 36x29x14cm

Habilidade da fonte:

40000+PCS+Mês

Destacar:

Motor de passo da caixa de engrenagens

2.0A Motor passo a passo

Motor passo-a-passo de codificação

Descrição do produto

Motor de Passo NEMA 17 com Caixa de Engrenagens 5:1 e Encoder 2.0A para Equipamentos de Automação

Motores com encoders podem alcançar um controle de movimento mais complexo, como o ajuste preciso de velocidade e posição. A combinação de motor de passo e redutor proporciona controle de movimento de alta precisão.

Principais Características

Versões bipolares ou unipolares disponíveis
Oferecemos serviços personalizados e convidamos para fabricação sob contrato
Garantia de uma década para compra segura
Nossa equipe de engenharia entrará em contato em até 48 horas para entregar a solução ideal
Especializados em P&D e fabricação

Dimensões

Especificações do Motor

Ângulo de Passo	1.8°
Tamanho do Frame	42 mm
Número de Fases	2 Fases
Corrente Nominal	1.5 A
Torque de Retenção	450 mN.m
Resistência	2.2 ohm
Indutância	5.0 mH
Inércia do Rotor	57 g-cm²
Peso do Motor	0.4 kg
Contagem de Pulsos	1000
Conexão	Bipolar

Especificações de Operação

Motor

Ângulo de Passo	1.8°
Temperatura Máxima	80°C máximo
Temperatura Ambiente	-20°C a 50°C
Temperatura de Armazenamento	-20°C a 100°C
Faixa de Umidade	85% ou menos, sem condensação
Isolamento do Fio Magnético	Classe B 130°C
Resistência de Isolamento	100M Ohm a 500 VDC
Rigidez Dielétrica	500 VDC por 1 min

Caixa de Engrenagens

Material da Carcaça	Metal
Rolamento na Saída	Rolamentos de Esferas
Carga Radial Máx. (12mm da flange)	≤80N
Carga Axial Máx. do Eixo	≤30N
Folga Radial do Eixo (próximo à Flange)	≤0.06mm
Folga Axial do Eixo	≤0.3mm
Folga sem Carga	1.5°

Curvas de Torque

Dados de curva de torque disponíveis mediante solicitação.

Submodelos

Comprimento do Motor	Comprimento da Caixa de Engrenagens	Relação	Eficiência
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
35 mm	42.7 mm	51	70%
		71	70%
		99.5	70%
		139	70%

Download

Documentação técnica e especificações disponíveis para download.

Opções de Personalização

Se o nosso motor padrão não atender às suas necessidades, podemos personalizar o motor de acordo com seus requisitos. O conteúdo personalizado inclui, mas não se limita a, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Encoder

Freio

Caixa de Engrenagens Gearbox option for NEMA 17 stepper motor

Eixo

Por favor, clique no botão "Solicitar Orçamento" abaixo para nos informar seus requisitos.

Solicitar Orçamento
