Motor deslizante de parafuso movimentador

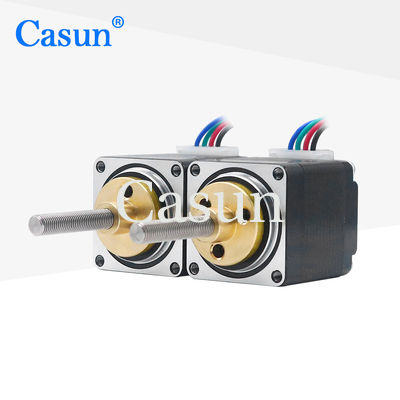

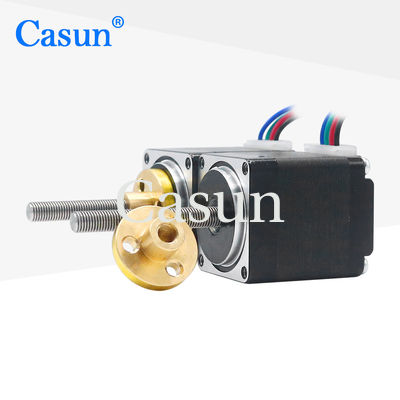

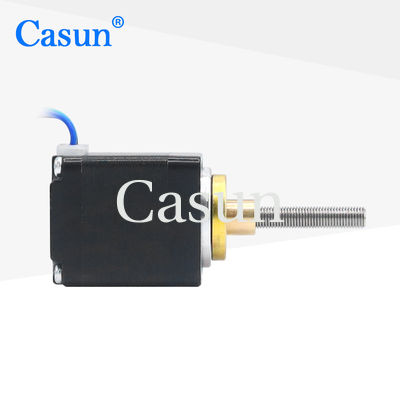

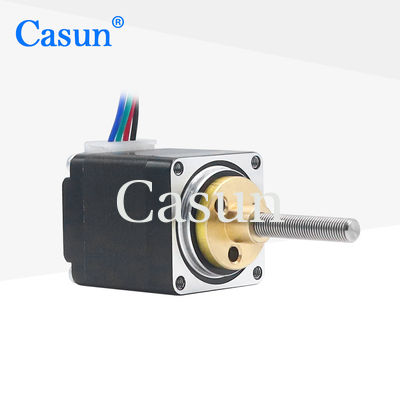

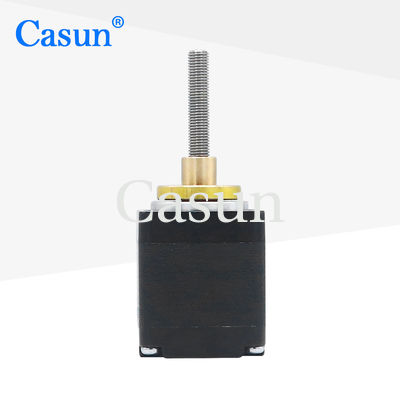

Mini motor linear de 1,8 graus NEMA 11 Atuador linear cativo Motor híbrido passo a passo

Mini motor linear de 1,8 graus NEMA 11 Atuador linear cativo Motor híbrido passo a passo

Nome da marca:	Casun
Número do modelo:	28SHD4202-36NM
moq:	1pc
Preço:	$10.94 - $14.94
Condições de pagamento:	D/A, T/T, L/C, D/P
Capacidade de Fornecimento:	40000+PCS+Mês

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

China

Certificação:

CE,ROHS,ISO

Cores:

Negro

Corrente:

0.67Amp

Torque de retenção:

60mN.m

Peso:

0,12kg

Corpo:

32 mm

Customized:

The motor can be designed &manufactured with customized request.

Detalhes da embalagem:

Caixa: 38x29xc14m

Destacar:

1Actuador linear de 8 graus

Motor híbrido passo-a-passo e atuador linear

NEMA 11 Atuador linear

Descrição do produto

O motor passo-a-passo linear não possui um sistema de controlo complexo, pelo que tem uma elevada fiabilidade.

Normalmente constituído por um motor passo-a-passo rotativo e algum tipo de sistema de transmissão linear

Características:

A nossa equipa de engenheiros vai contactar-nos dentro de 48 horas para fornecer a melhor solução.
Construção híbrida de passo a passo
Disponível em versões de eixo único ou duplo
Operacional há 12 anos na China, atendendo a mais de 800 clientes
Personalizações a pedido

Dimensões

Especificações do motor

Passo Angel	10,8 °
Tamanho do quadro	28 mm
Número de fases	Fase 2
Corrente nominal	0.67Amp
Torque de retenção	60 mNm
Resistência	5.6 ohms
Indutividade	30,4 mH
Inercia do rotor	9 g-cm2
Peso do motor	0.12 kg
Parafusos de chumbo	Tr4.76X0.635
Conexão	Bipolar

Especificações de funcionamento

Ângulo do passo: 1,8°

Temperatura máxima: 80°C no máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de armazenagem -20 °C a 100 °C

Intervalo de humidade (%) : 85% ou menos, não condensante

Isolamento por arame magnético: Classe B 130°C

Resistência de isolamento: 100 M Ohm a 500 VDC

Força dielétrica: 500 VDC por 1 min.

Desvio radial do eixo:0.02 Max. (450 g de carga)

Função do eixo:0.08 Max. (450 g de carga)

Força radial máxima: 28 N (20 mm da flange)

Força axial máxima):10N

Curvas de binário

Submodelos

Modelo	Torque de retenção	Ângulo de passo	Comprimento do motor	Tipo de eixo	Corrente nominal
42SHD4950	0.13 N.m.	10,8°	20 mm	D eixo 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D eixo 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D eixo 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm	D eixo 24 mm	2.0A
42SHD4813	0.8 N.m.	10,8°	60 mm	D eixo 24 mm	2.1A

Comprimento do corpo	Diâmetro do parafuso	Pico	Comprimento do parafuso
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20 a 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Descarregar

Se o nosso motor padrão não atender às suas necessidades,

Podemos personalizar o motor de acordo com as suas necessidades

O conteúdo personalizado inclui, entre outros, eixos especiais, parâmetros de enrolamento, dimensões de instalação, fios de chumbo com requisitos especiais, conectores, etc.

Opções:
Encoder. Freio. Caixa de engrenagens.

Mini motor linear de 1,8 graus NEMA 11 Atuador linear cativo Motor híbrido passo a passo 1

Clique no "Arranja uma citação." botão abaixo para nos dizer os seus requisitos.
